数据监测

数据监测模块用于查询能源管理系统中各类仪表数据及统计分析结果，包括仪表实时读数、仪表状态、损耗率统计、计量率统计及标签能耗统计等功能。

公共规则

本模块所有页面均遵循以下公共规则：

规则	说明
倍率应用	所有仪表读数均已应用仪表管理中配置的倍率，页面展示的均为换算后的实际读数
用户组限制	非管理员用户仅能查看所属用户组已绑定的仪表数据；管理员可查看全部仪表
数据来源	各统计页面的数据均基于能源管理系统已有配置（如仪表、用能单元、计量公式等）计算得到

注：以上规则适用于能源管理模块的所有页面。

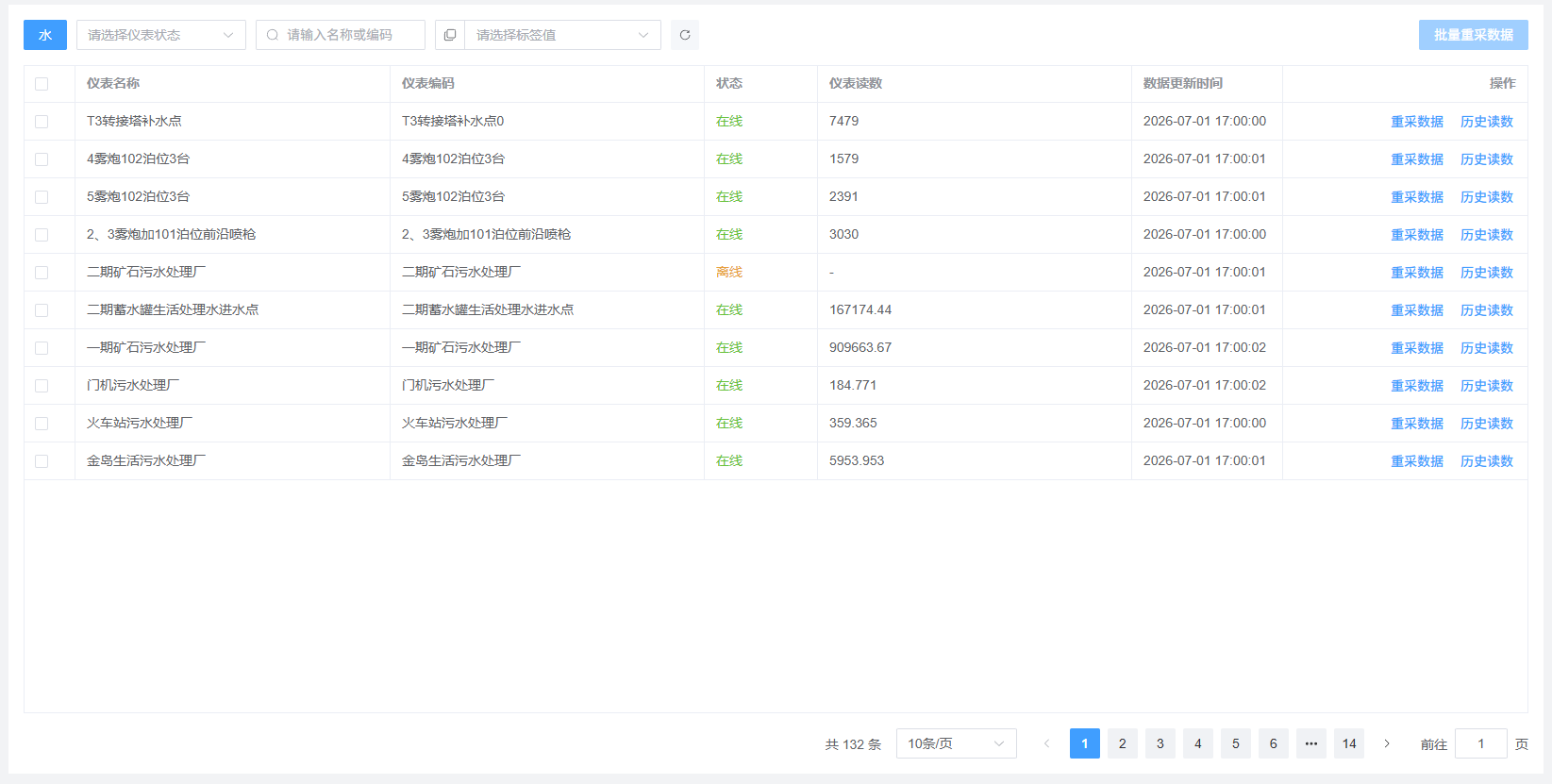

仪表读数

点击【能源管理】/【数据监测】/【仪表读数】，进入“仪表读数”页面。

功能概述

仪表读数用于查询各仪表当前的读数信息。所有读数均已应用仪表倍率；对于分时能源与普通能源，页面展示的读数项存在差异。

检索条件

字段	说明
能源类型	支持按能源类型筛选仪表
仪表状态	支持按在线、离线状态筛选
仪表名称或编码	支持按仪表名称或编码模糊搜索
标签	支持按仪表标签筛选

主要字段

字段	说明
仪表名称	仪表的名称标识
仪表编码	仪表的编码标识
状态	包括在线、离线、异常三种状态
仪表读数	当前累计读数，普通能源仅显示一项，分时能源显示多项
数据更新时间	读数更新时间

读数展示差异

普通能源

仅显示"仪表读数"一项，为该仪表当前的累计读数。

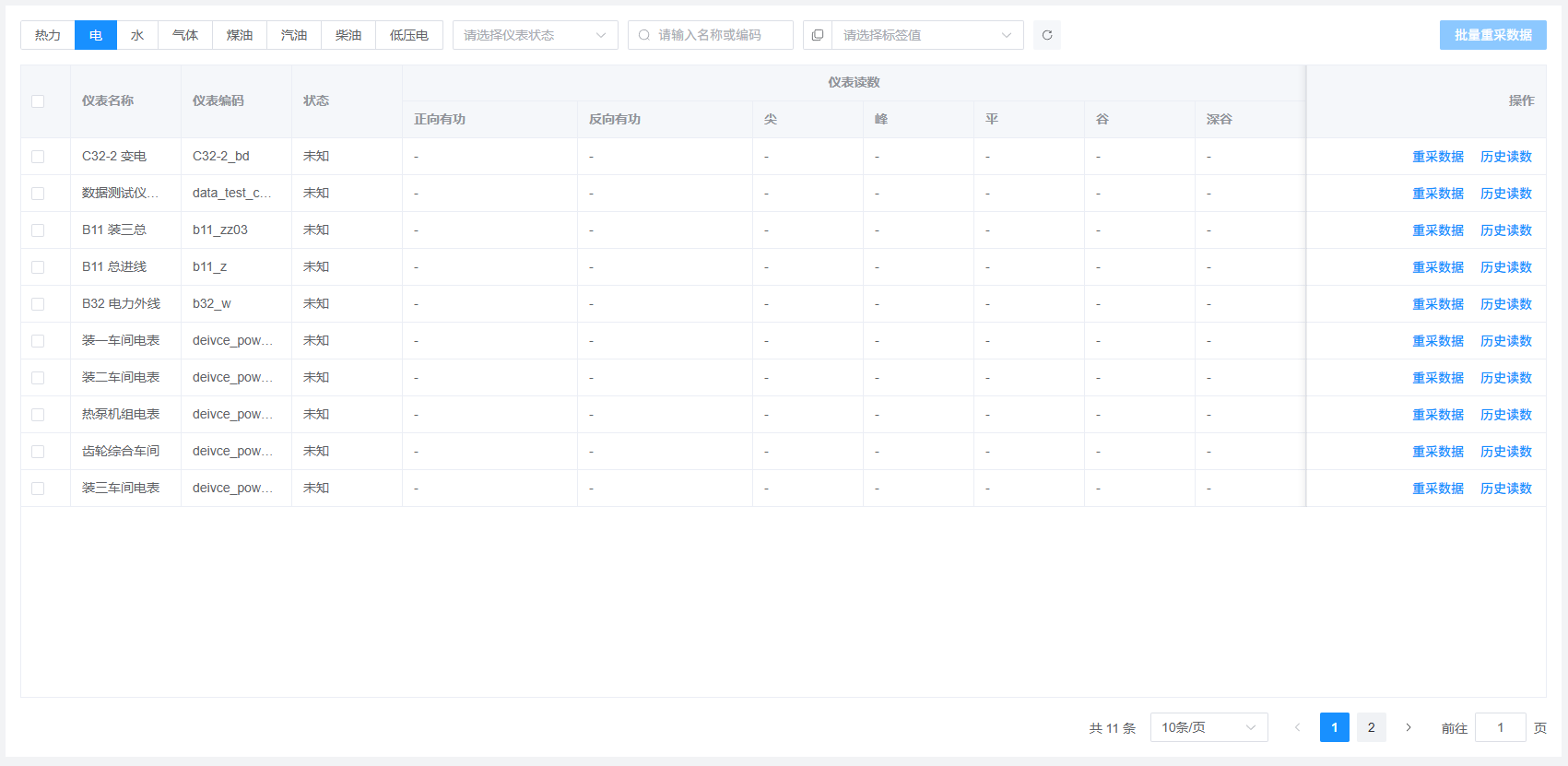

分时能源

分别显示以下各项读数：

字段	说明
正向有功	正向有功功率累计读数
反向有功	反向有功功率累计读数
尖	尖时段累计读数
峰	峰时段累计读数
平	平时段累计读数
谷	谷时段累计读数
深谷	深谷时段累计读数

主要功能

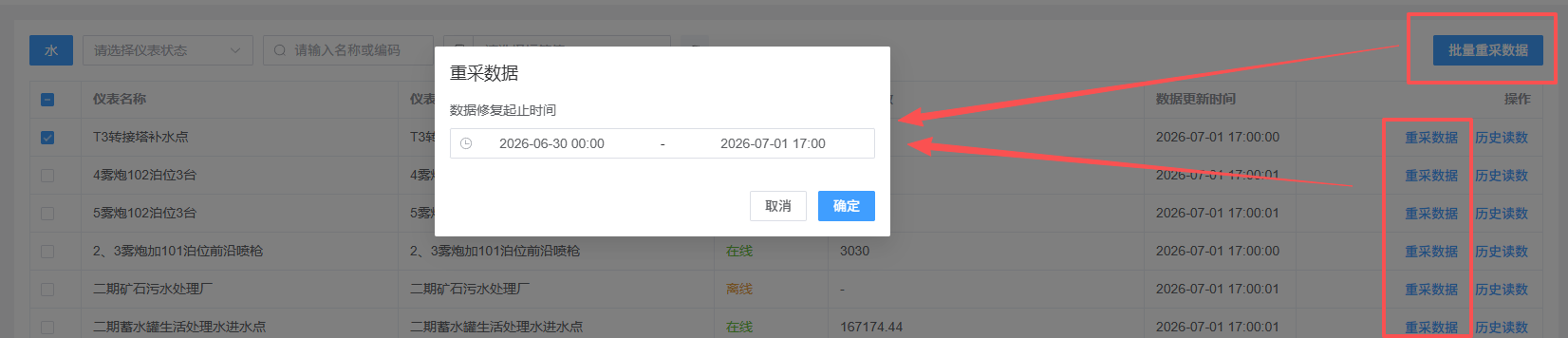

重采数据

当用户认为仪表数据异常时，可重新采集指定时间范围内的数据。

重采的数据来源于 IoT 模块保存的历史数据。由于数据量较大，重采的时间跨度限制为不超过 7 天。

NOTE

重采数据会覆盖指定时间范围内已有数据，包括已标记为"无效"的历史读数。

支持单个仪表重采和批量重采两种方式。

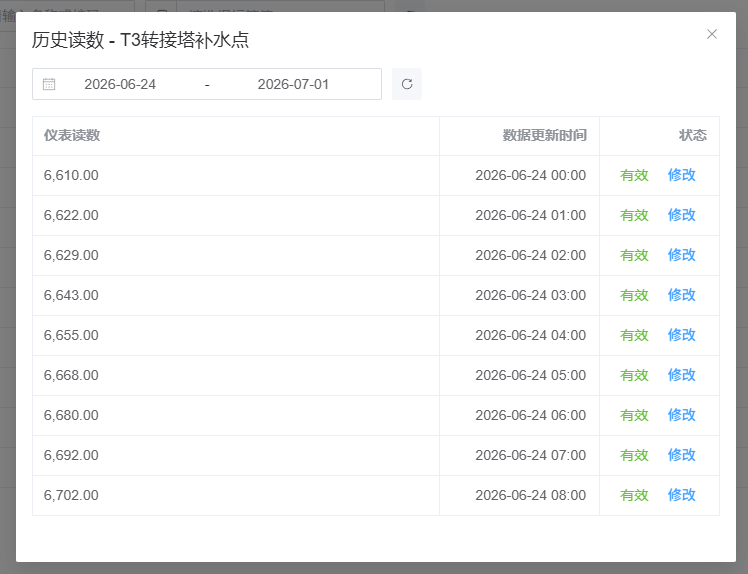

历史读数

支持查看单个仪表的历史读数。历史读数同样区分普通能源和分时能源。

支持修改历史读数状态：

• 有效：该时间点的数据参与系统后续统计和计算；
• 无效：该时间点的数据不参与系统后续统计和计算。

WARNING

重采数据会覆盖重采时间范围内原已标记为"无效"的历史读数，因此修改状态可能因重采而失效。

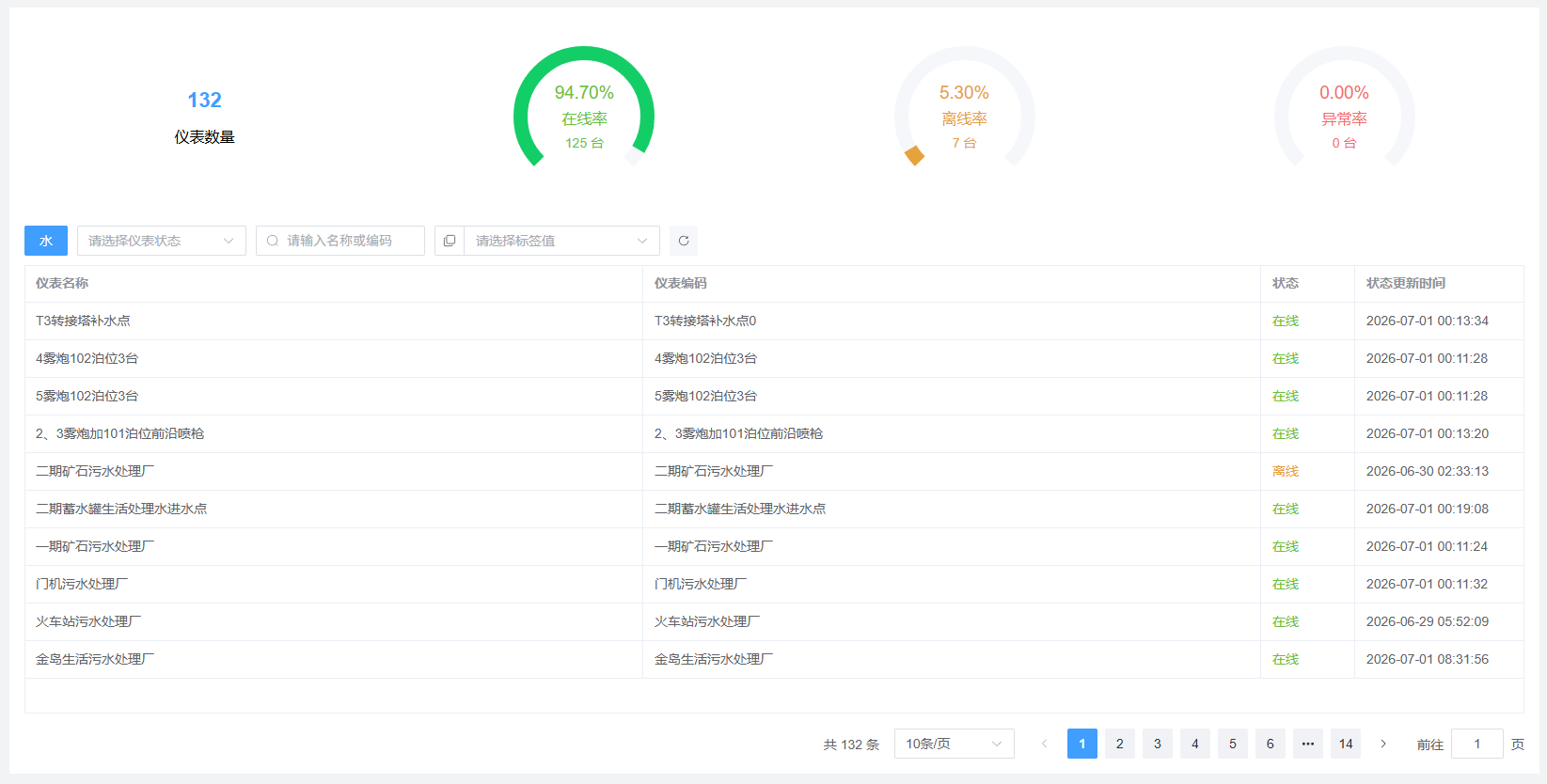

仪表状态

点击【能源管理】/【数据监测】/【仪表状态】，进入“仪表状态”页面。

功能概述

仪表状态用于查询各仪表当前运行状态。页面顶部提供仪表状态概览，用于统计当前用户可查看范围内各状态仪表数量。

普通用户看到的是所属用户组内仪表的统计结果；管理员可查看全部仪表统计数据。

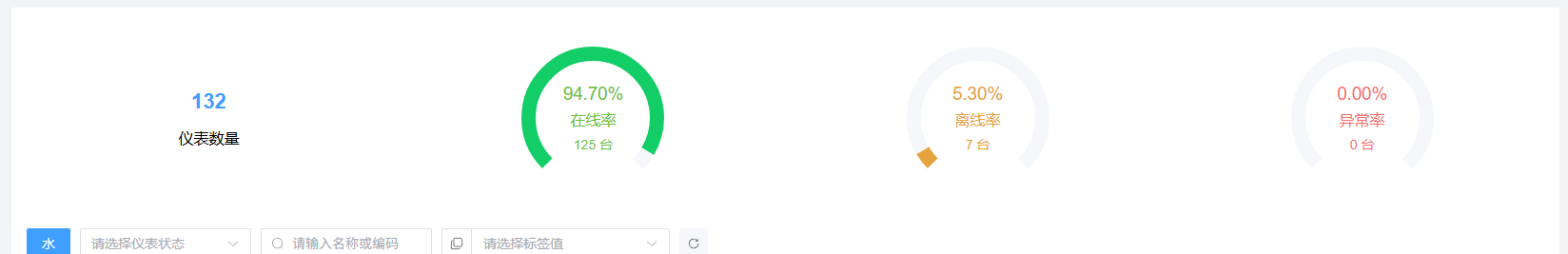

状态概览

页面顶部显示以下统计信息：

指标	说明
仪表数量	当前用户可查看的仪表总数
在线率	在线仪表占比
离线率	离线仪表占比
异常率	异常仪表占比

检索条件

字段	说明
能源类型	支持按能源类型筛选仪表
仪表状态	支持按在线、离线、异常状态筛选
仪表名称或编码	支持按仪表名称或编码模糊搜索
标签	支持按仪表标签筛选

主要字段

字段	说明
仪表名称	仪表的名称标识
仪表编码	仪表的编码标识
状态	包括在线、离线、异常、未知四种状态
状态更新时间	状态最近更新时间

状态说明

状态	说明
在线	仪表正常上传数据
离线	仪表未上传数据
异常	仪表存在告警状态
未知	仪表状态未明确或状态变更时间缺失

主要功能

仅支持查询，无新增、编辑等操作。

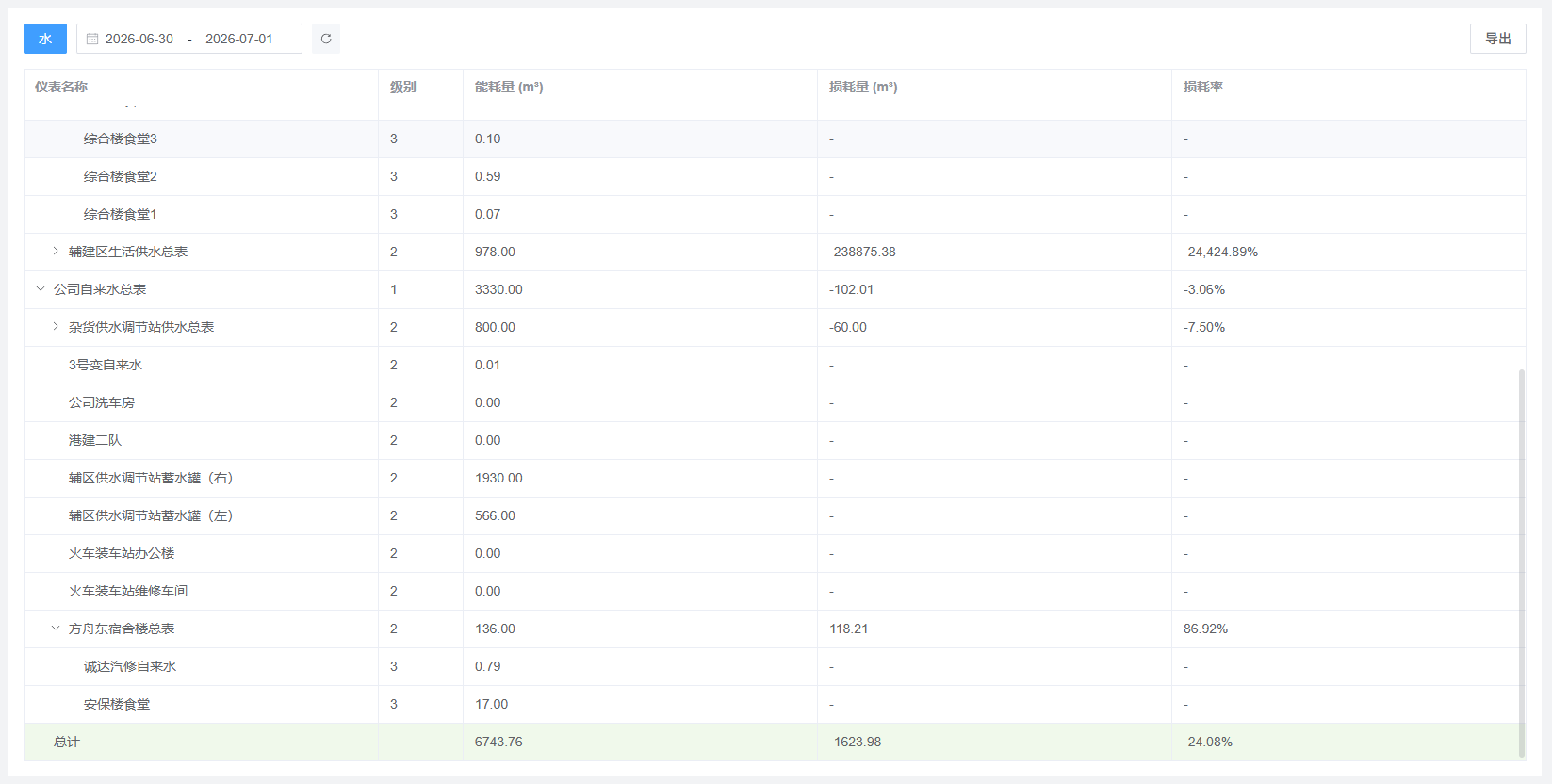

损耗率统计

点击【能源管理】/【数据监测】/【损耗率统计】，进入“损耗率统计”页面。

功能概述

损耗率统计用于统计仪表之间的损耗率。

仪表采用树形结构组织，系统根据父子仪表之间的能耗数据计算损耗率：

损耗率 = (上级仪表能耗量 - 下级仪表能耗量总和) / 上级仪表能耗量 × 100%

仅当某节点同时存在上级和下级仪表时，系统才能计算对应损耗率；若仅存在单侧关联，则不会参与计算。

检索条件

字段	说明
能源类型	支持按能源类型筛选
时间范围	查询指定时间范围内的损耗率数据，最长不超过 90 天

显示切换

对于分时能源类型，支持切换显示模式：

• 单一损耗率：显示综合损耗率；
• 分时损耗率：分别显示尖、峰、平、谷、深谷各时段损耗率。

主要字段

字段	说明
仪表名称	仪表的名称标识
层级	仪表在树形结构中的层级
能耗量	当前仪表的能耗量
损耗量	上级与下级仪表之间的能耗差值
损耗率	损耗量占上级仪表能耗量的百分比

主要功能

导出

支持将统计数据导出为 Excel 文件，用于离线查看和分析。

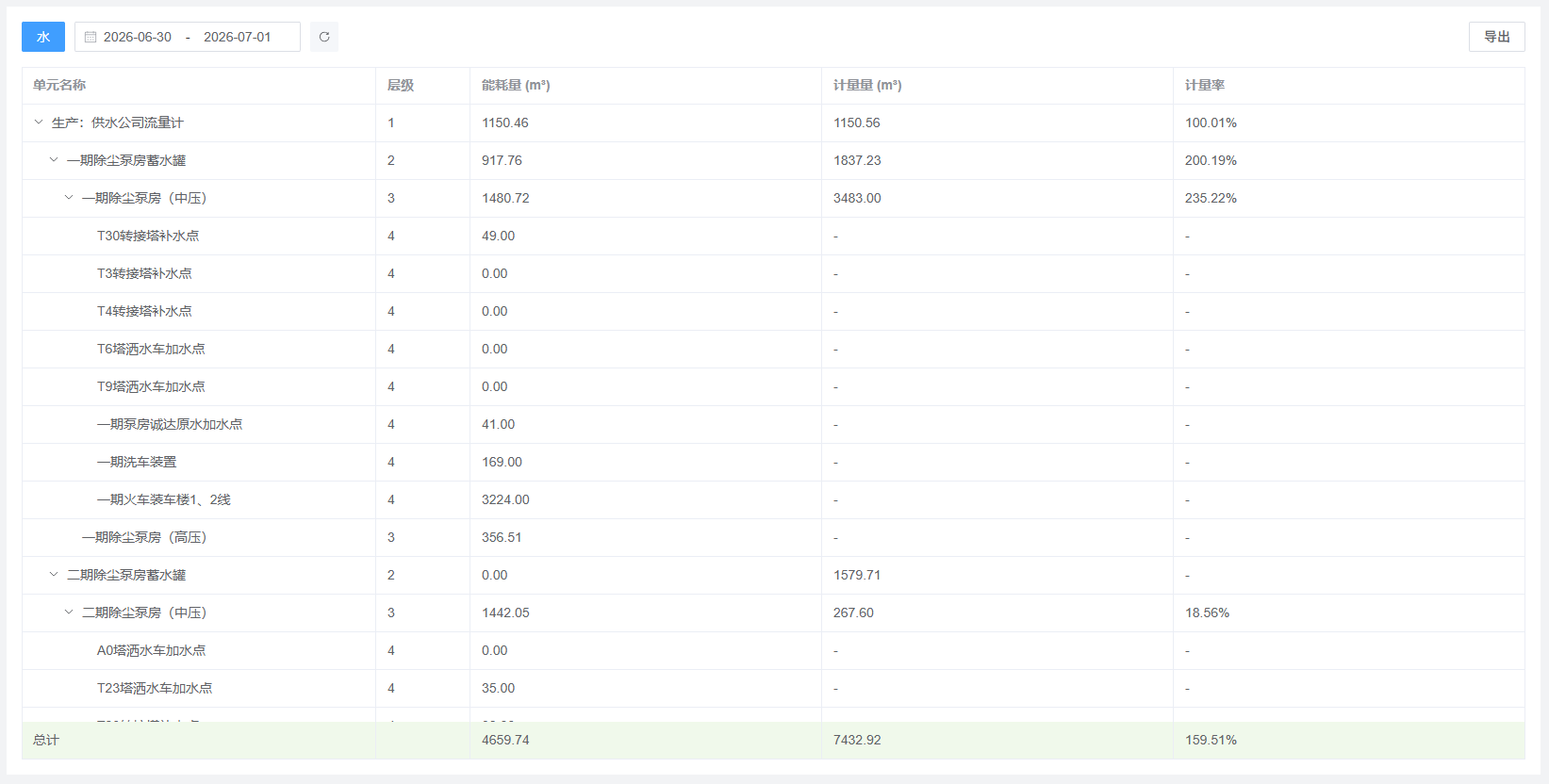

计量率统计

点击【能源管理】/【数据监测】/【计量率统计】，进入“计量率统计”页面。

功能概述

计量率统计用于统计用能单元之间的计量率。

用能单元与仪表之间通过计量公式建立关联。系统依据计量公式计算各用能单元能耗，再根据用能单元树形结构计算计量率：

计量率 = 下级用能单元计量量总和 / 上级用能单元能耗量 × 100%

与损耗率统计类似，仅当节点同时存在上级和下级时，系统才会计算对应计量率。

检索条件

字段	说明
能源类型	支持按能源类型筛选
时间范围	查询指定时间范围内的计量率数据，最长不超过 90 天

显示切换

对于分时能源类型，支持切换显示模式：

• 单一计量率：显示综合计量率；
• 分时计量率：分别显示尖、峰、平、谷、深谷各时段计量率。

主要字段

字段	说明
单元名称	用能单元的名称标识
层级	用能单元在树形结构中的层级
能耗量	当前用能单元的能耗量
计量量	下级用能单元计量量总和
计量率	计量量占上级用能单元能耗量的百分比

主要功能

导出

支持将统计数据导出为 Excel 文件，用于离线查看和分析。

标签能耗统计

点击【能源管理】/【数据监测】/【标签能耗统计】，进入“标签能耗统计”页面。

功能概述

标签能耗统计用于按照两个标签维度统计能耗及成本数据。

页面支持选择主维度标签和副维度标签，系统将根据两个标签动态生成统计表格。

检索条件

字段	说明
能源类型	支持按能源类型筛选
主维度标签	选择第一维度标签
副维度标签	选择第二维度标签（可选）

表格生成规则

选择两个标签后，表格按以下规则生成：

区域	内容
第一列	副维度标签的值
后续各列	主维度标签的不同值
每行	对应副维度标签值在各主维度标签下的能耗及成本数据
最后一行	各主维度标签的总计数据

示例

主维度选择"用户类型"，副维度选择"城市"后：

• 表头第一列显示"城市"；
• 后续各列对应不同用户类型（如政府、合同等）；
• 每行展示不同城市在各用户类型下对应的能耗及成本数据；
• 最后一行显示各用户类型的总计数据。

主要字段

表格字段根据所选标签动态生成，每个单元格包含以下信息：

字段	说明
用量	该维度下的能耗量
成本	该维度下的用能成本

主要功能

标签切换

点击切换按钮可交换主维度标签和副维度标签的位置，方便从不同角度查看数据。

仅主维度统计

若仅选择主维度标签，页面仅显示一行总计数据，包含各主维度标签值的能耗及成本。
