能耗分析
能耗分析模块用于对能源数据进行多维度统计与分析，为管理人员提供能耗成本、变化趋势、排名分布及占比构成等分析能力，帮助快速发现能耗特征，为节能优化、成本控制和运营决策提供数据支撑。
模块支持从用能单元、能源分项等多个业务维度进行分析，并提供按日、月、年等不同统计粒度查看数据。部分分析页面支持基于树形结构进行层级钻取，用户可逐层查看各级用能单元或能源分项的统计结果，实现从整体到局部的逐级分析。
整个模块侧重于分析而非数据采集，页面主要以图表和统计数据相结合的方式展示结果，不涉及业务数据的新增、修改或删除操作。
公共规则
本模块所有页面均遵循以下公共规则：
| 规则 | 说明 |
|---|---|
| 倍率应用 | 所有仪表读数均已应用仪表管理中配置的倍率，页面展示的均为换算后的实际读数 |
| 用户组限制 | 非管理员用户仅能查看所属用户组已绑定的仪表数据；管理员可查看全部仪表 |
| 数据来源 | 各统计页面的数据均基于能源管理系统已有配置（如仪表、用能单元、计量公式等）计算得到 |
注：以上规则适用于能源管理模块的所有页面。
成本分析
点击【能源管理】/【能耗分析】/【成本分析】，进入“成本分析”页面。
功能概述
用于从用能单元维度分析能源使用情况及成本，是能源管理系统的综合分析页面之一。

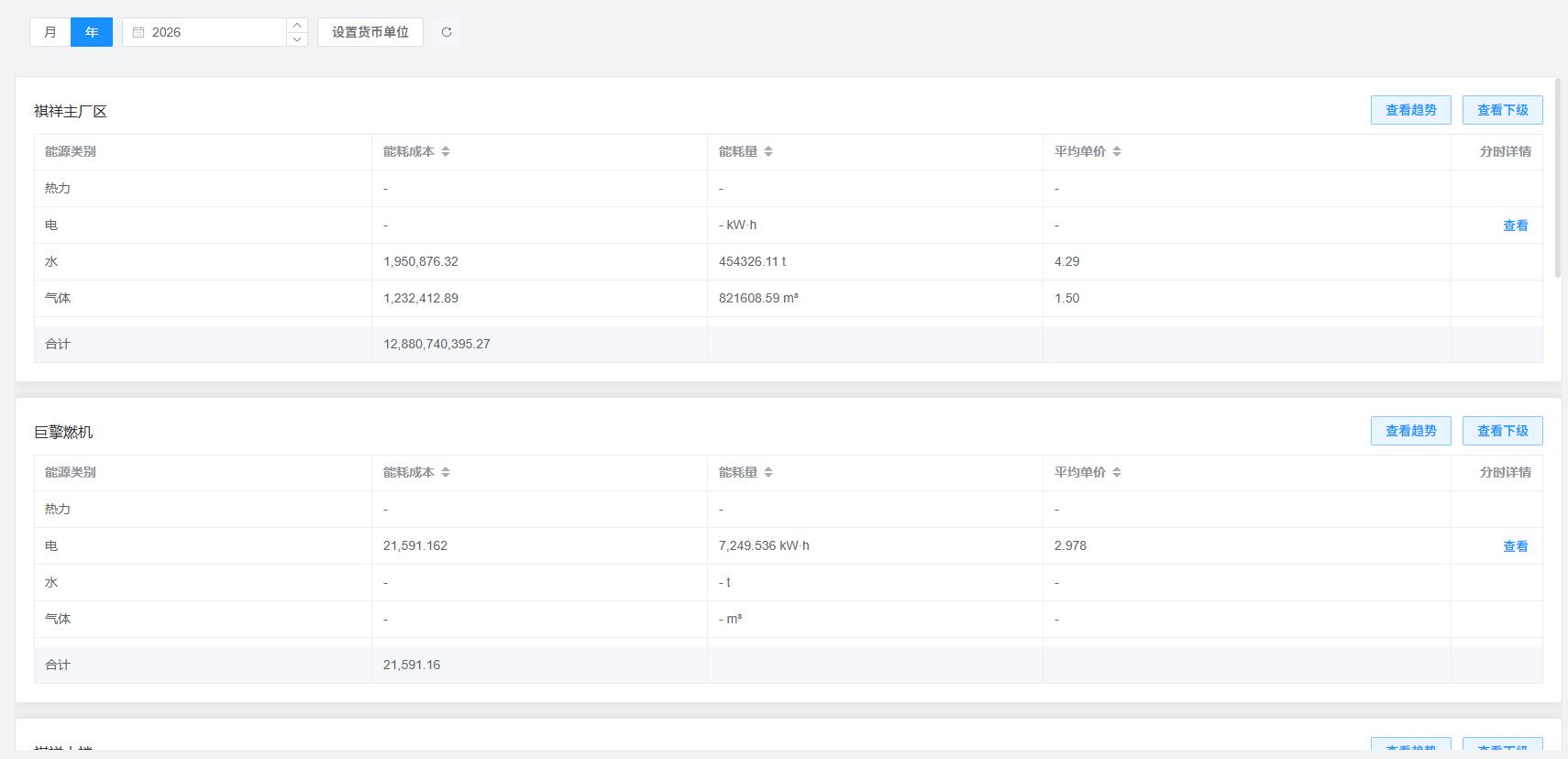

页面采用卡片式布局，每个卡片对应一个用能单元，卡片内展示该用能单元下各能源类型的能耗统计信息，包括能耗量、能耗成本、平均成本等数据。
页面支持逐级查看用能单元树，实现能耗数据的层级分析。
检索条件
| 字段 | 说明 |
|---|---|
| 统计粒度 | 支持月、年两种统计维度 |
| 时间选择器 | 根据统计粒度自动切换 |
| 货币单位设置 | 支持自定义货币单位显示 |
时间选择器会根据统计粒度自动切换：
| 统计粒度 | 时间选择器格式 |
|---|---|
| 月 | 选择 YYYY-MM |
| 年 | 选择 YYYY |
页面内容
每个用能单元对应一个卡片。
卡片内展示能源统计表格，主要包括：
| 字段 | 说明 |
|---|---|
| 能源类型 | 能源类别的名称 |
| 能耗量 | 当前用能单元在该能源类型下的能耗量 |
| 能耗成本 | 当前用能单元在该能源类型下的能耗成本 |
| 平均成本 | 能耗成本 / 能耗总量，即单位能耗对应的平均成本 |
| 分时详情 | 分时能源专属，点击可查看分时能耗详情 |
对于支持分时计费的能源，可进一步查看分时数据。
主要功能

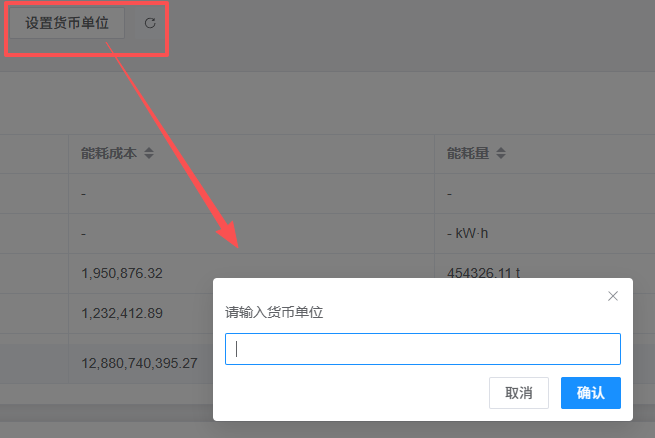

设置货币单位
用于设置当前页面展示的货币单位，例如：元、美元、日元等。
该设置仅影响页面展示，不影响系统实际计费数据。
查看下级 / 返回上级
页面初始仅展示一级用能单元。支持在用能单元树中逐级钻取：
| 操作 | 说明 |
|---|---|
| 查看下级 | 进入当前用能单元的下一级节点 |
| 返回上级 | 返回上一层级 |
该功能用于逐层分析不同层级用能单元的能耗及成本情况。
查看趋势
展示当前统计数据的趋势分析图。

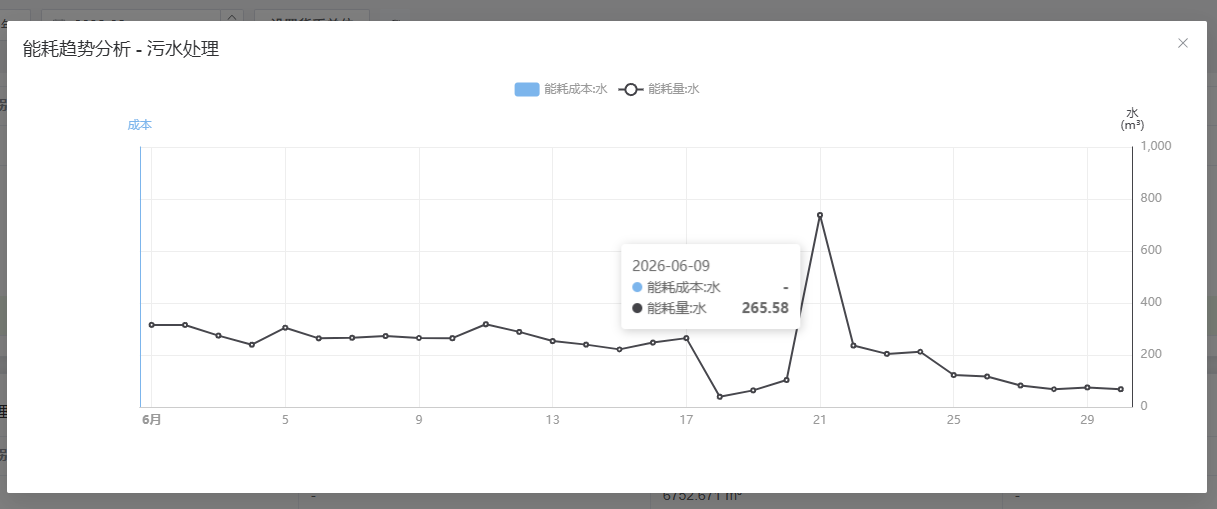

点击"查看趋势"按钮，弹出趋势分析对话框，包含：
- 成本趋势图：各能源类型的成本趋势，横轴为时间，纵轴为成本金额
- 能耗趋势图：各能源类型的能耗量趋势，横轴为时间，纵轴为能耗量
图表受统计粒度影响：月粒度时按日展示，年粒度时按月展示。
分时详情

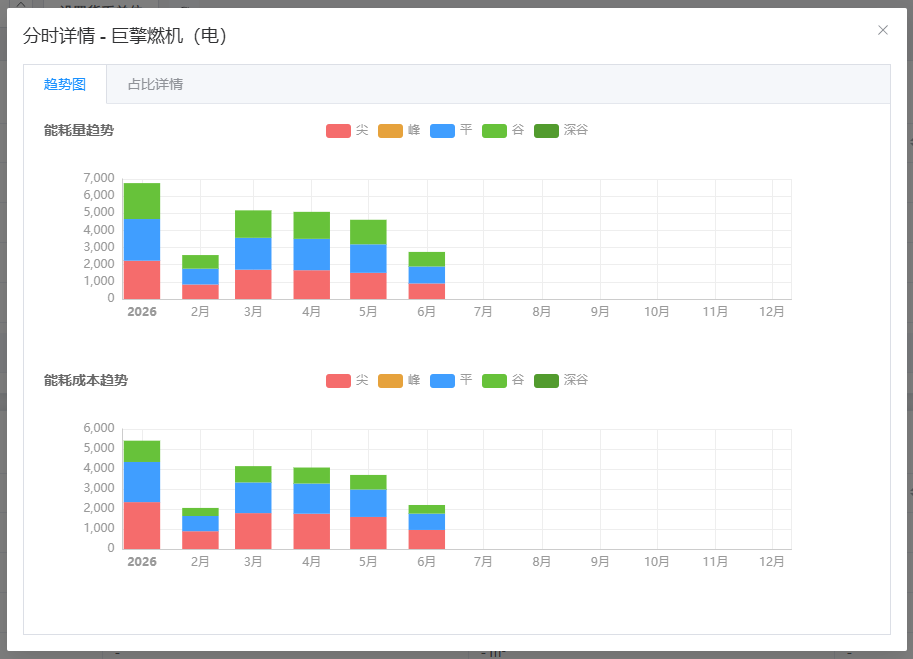

对于支持分时计费的能源，点击表格中的"查看"链接，弹出分时详情对话框，包含两个标签页：
| 标签页 | 内容 |
|---|---|
| 趋势图 | 图表，展示尖、峰、平、谷、深谷各时段的能耗量趋势和成本趋势（堆叠柱状图） |

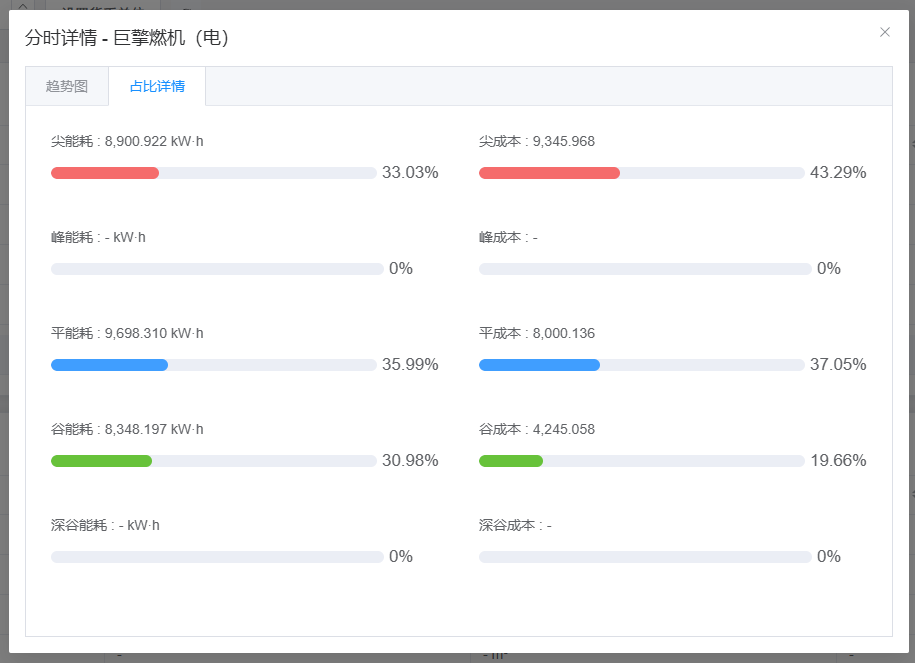

| 占比详情 | 各分时时段占比统计，以进度条形式展示各时段能耗量和成本的占比 |
趋势分析
点击【能源管理】/【能耗分析】/【趋势分析】，进入“趋势分析”页面。
功能概述
用于分析指定对象在不同时间维度下的能耗变化趋势，并提供同比、环比等趋势分析数据。
页面采用左右分栏布局：
| 区域 | 说明 |
|---|---|
| 左侧 | 用于选择分析对象 |
| 右侧 | 用于配置统计条件，并以图表和表格展示趋势分析结果 |
左侧选择分析对象后，右侧的数据会随之更新，用于展示该对象在不同时间维度下的能耗变化情况。
页面布局
左侧：分析对象
左侧用于选择需要分析的数据对象，支持两种分析维度：
| 维度 | 说明 |
|---|---|
| 用能单元 | 按用能单元维度进行分析 |
| 能源分项 | 按能源分项维度进行分析 |
操作流程：
- 选择分析维度（用能单元或能源分项）；
- （可选）通过关键字搜索目标对象；
- 选择需要分析的用能单元或能源分项。
所选对象将作为右侧图表和统计数据的分析目标。
右侧：趋势分析
右侧用于设置统计条件并展示分析结果，包括查询条件、趋势图和数据统计表。
检索条件
| 区域 | 字段 | 说明 |
|---|---|---|
| 左侧 | 分析维度 | 用能单元、能源分项 |
| 左侧 | 名称搜索 | 可选，通过关键字搜索目标对象 |
| 左侧 | 分析对象 | 选择具体的用能单元或能源分项 |
| 右侧 | 能源类型 | 支持按能源类型筛选 |
| 右侧 | 统计粒度 | 支持日、月、年三种统计粒度 |
| 右侧 | 时间选择器 | 根据统计粒度自动切换 |
统计粒度及时间选择器格式：
| 统计粒度 | 时间选择器格式 |
|---|---|
| 日 | YYYY-MM-DD |
| 月 | YYYY-MM |
| 年 | YYYY |
主要字段
统计表主要包括：
| 字段 | 说明 |
|---|---|
| 时间 | 统计时间点 |
| 本期用量 | 当前统计周期的能耗数据 |
| 同期用量 | 上一年相同统计周期的能耗数据 |
| 同比增长率 | 本期相较去年同期的变化比例 |
| 上期用量 | 上一统计周期的能耗数据 |
| 环比增长率 | 本期相较上一统计周期的变化比例 |
计算方式说明：
- 同比增长率 = (本期用量 - 同期用量) / 同期用量 × 100%
- 环比增长率 = (本期用量 - 上期用量) / 上期用量 × 100%
图表展示

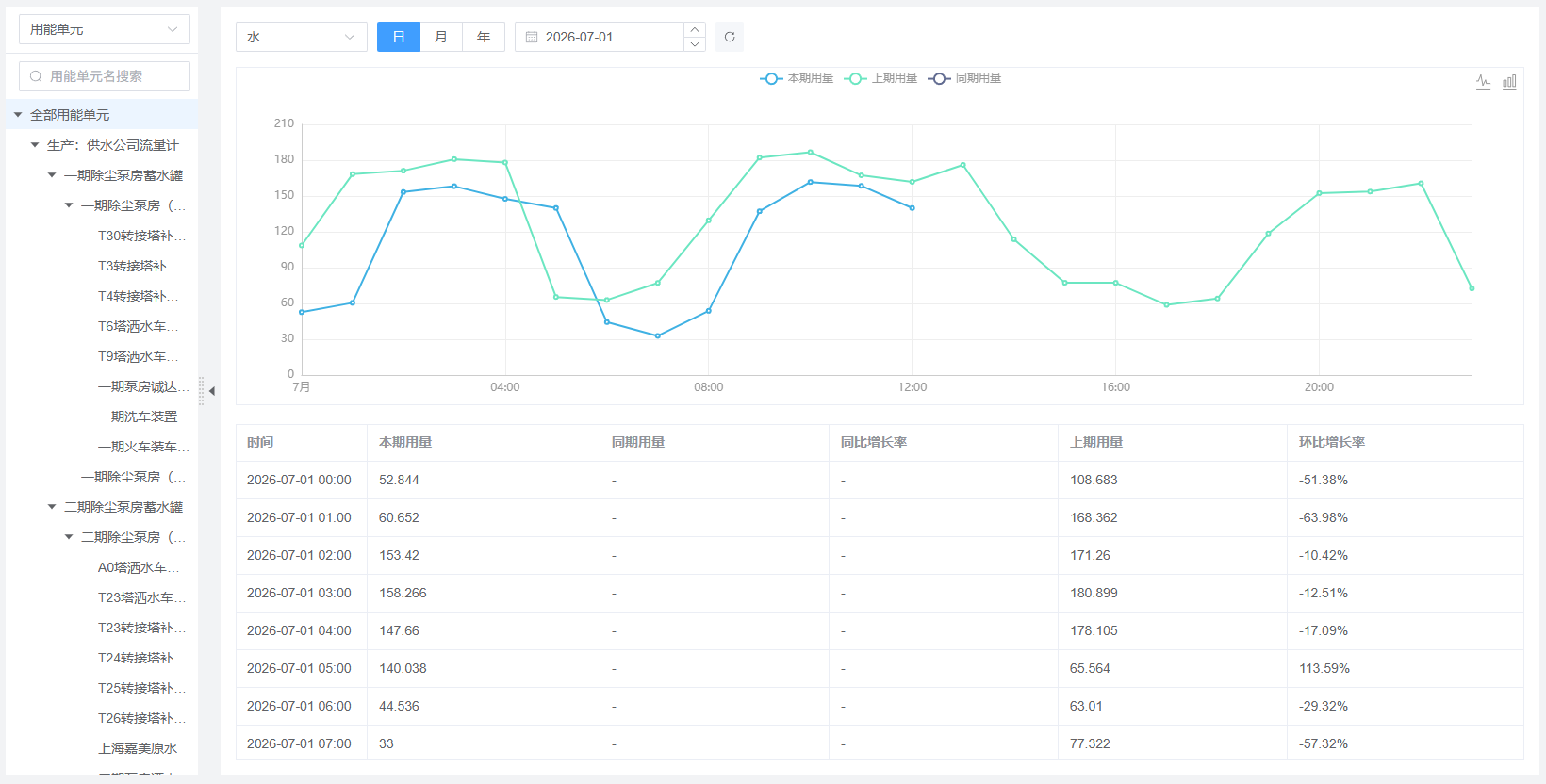

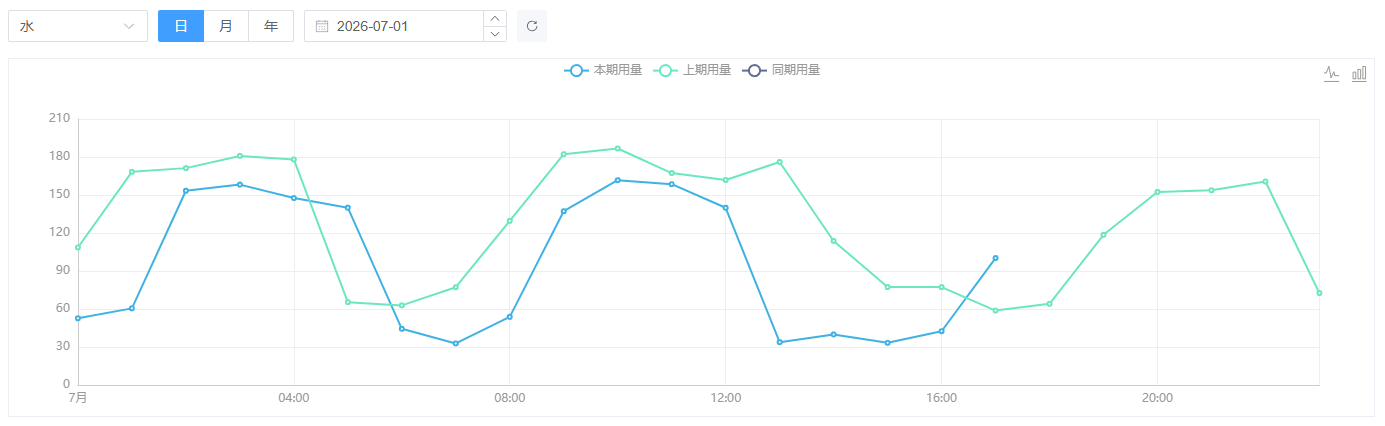

页面上半部分为折线图，展示以下三条趋势线：
| 趋势线 | 说明 |
|---|---|
| 本期用量 | 当前周期的能耗量趋势 |
| 上期用量 | 上一周期的能耗量趋势（环比对比） |
| 同期用量 | 去年同期的能耗量趋势（同比对比） |

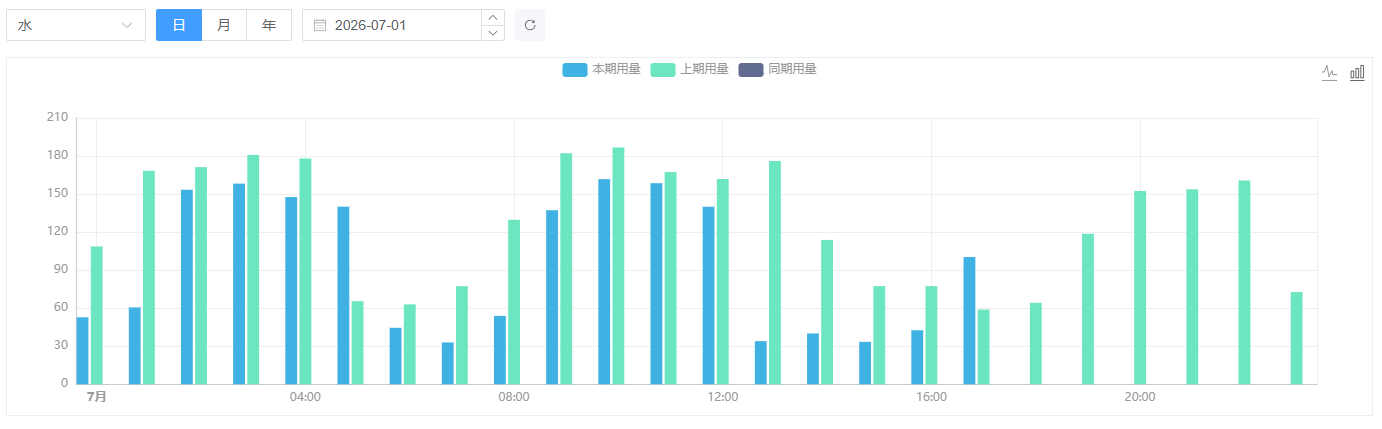

图表支持切换为柱状图展示，方便进行数据对比分析。
主要功能
页面仅支持趋势分析和数据查询，无新增、编辑等操作。
排名分析
点击【能源管理】/【能耗分析】/【排名分析】，进入“排名分析”页面。
功能概述
用于对不同统计对象的能耗数据进行横向排名分析，帮助用户快速识别能耗较高或较低的对象。
页面通过柱状图展示排名结果，并支持在树形结构中逐级钻取，查看各层级下的排名情况。
支持两种统计维度：用能单元、能源分项。
检索条件
| 字段 | 说明 |
|---|---|
| 能源类型 | 支持按能源类型筛选 |
| 统计维度 | 支持用能单元、能源分项两种维度 |
| 一级用能单元 | 能源分项维度专属，用于限定能源分项的统计范围 |
| 统计粒度 | 支持日、月、年三种统计粒度 |
| 时间选择器 | 根据统计粒度自动切换 |
统计粒度及时间选择器格式：
| 统计粒度 | 时间选择器格式 |
|---|---|
| 日 | YYYY-MM-DD |
| 月 | YYYY-MM |
| 年 | YYYY |
页面内容

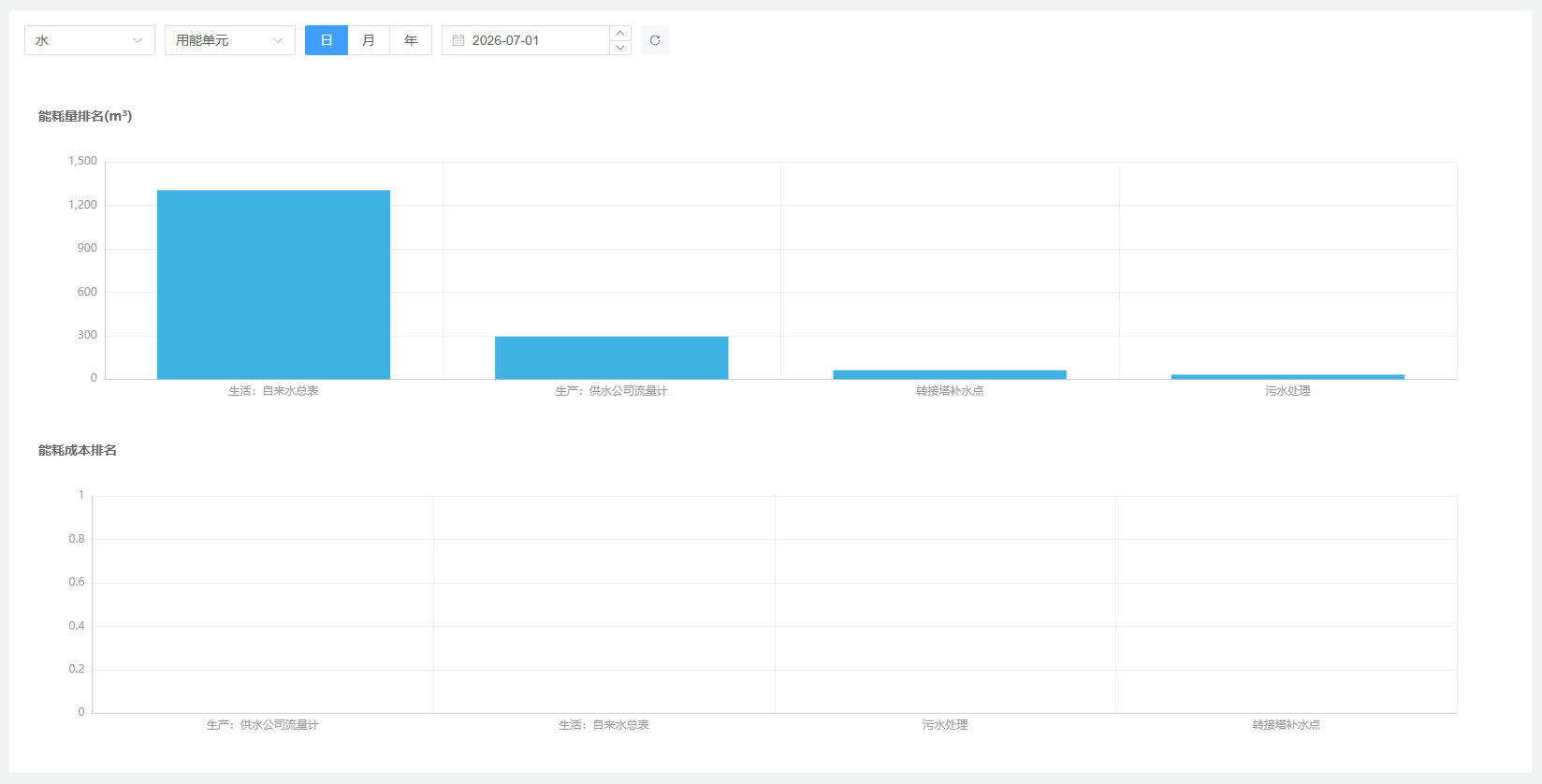

页面主体采用柱状图展示排名结果，包含两个横向排列的柱状图：
| 图表 | 说明 |
|---|---|
| 能耗量排名 | 按能耗量从高到低排序的柱状图 |
| 能耗成本排名 | 按能耗成本从高到低排序的柱状图 |
图表说明：
| 元素 | 含义 |
|---|---|
| 每根柱 | 表示一个统计对象（如某个用能单元或能源分项） |
| 柱体高度 | 反映对应统计值（能耗量或成本） |
| X 轴 | 统计对象名称 |
| Y 轴 | 统计值（能耗量或成本） |
主要功能
层级钻取
由于用能单元和能源分项均采用树形结构，页面支持逐级钻取分析。
用户可直接点击柱状图中的节点，进入当前节点的下一层级，查看子节点的排名情况。
该功能适用于逐层分析不同层级对象的能耗分布。
返回上级
当已进入子层级后，可通过返回上级回到上一层级继续查看排名结果。
页面初始展示顶层数据，因此仅在进入子节点后显示该功能。
占比分析
点击【能源管理】/【能耗分析】/【占比分析】，进入“占比分析”页面。
功能概述
用于分析不同统计对象在指定能源类型下的能耗占比情况，帮助用户了解各对象在整体能耗中的构成比例。
页面通过饼图展示统计结果，并支持在树形结构中逐级钻取，查看各层级下的占比数据。
支持两种统计维度：用能单元、能源分项。
检索条件
与排名分析页面保持一致：
| 字段 | 说明 |
|---|---|
| 能源类型 | 支持按能源类型筛选 |
| 统计维度 | 支持用能单元、能源分项两种维度 |
| 一级用能单元 | 能源分项维度专属，用于限定能源分项的统计范围 |
| 统计粒度 | 支持日、月、年三种统计粒度 |
| 时间选择器 | 根据统计粒度自动切换 |
统计粒度及时间选择器格式：
| 统计粒度 | 时间选择器格式 |
|---|---|
| 日 | YYYY-MM-DD |
| 月 | YYYY-MM |
| 年 | YYYY |
页面内容

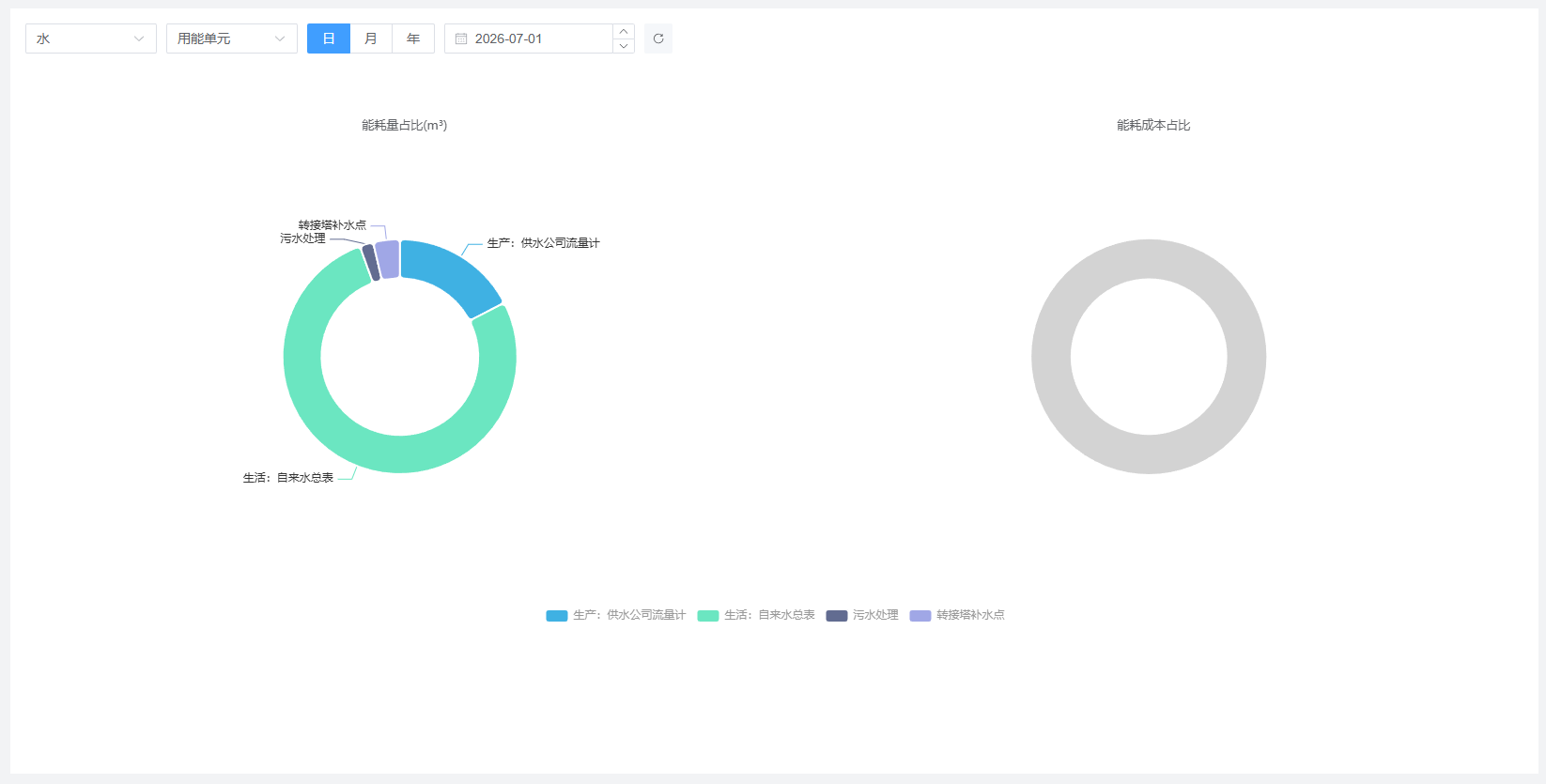

页面主体采用饼图展示各统计对象的占比情况，包含两个横向排列的饼图：
| 图表 | 说明 |
|---|---|
| 能耗量占比 | 各对象能耗量占总能耗量的比例 |
| 能耗成本占比 | 各对象能耗成本占总成本的比例 |
图表说明：
| 元素 | 含义 |
|---|---|
| 每个扇区 | 表示一个统计对象（如某个用能单元或能源分项） |
| 扇区面积 | 反映该对象在整体统计值中的占比 |
| 图例 | 展示各对象名称及对应颜色 |
| 提示信息 | 鼠标悬停显示对象名称、数值及占比 |
主要功能
层级钻取
由于用能单元和能源分项均采用树形结构，页面支持逐级钻取分析。
用户可点击饼图中的扇区进入下一层级，查看当前节点下各子节点的占比情况。
该功能适用于逐层分析不同层级对象的能耗构成。
返回上级
进入子层级后，可通过返回上级返回上一层级，继续查看对应层级的占比分析结果。
页面初始展示顶层数据，因此仅在进入子节点后显示该功能。
能流分析
点击【能源管理】/【能耗分析】/【能流分析】，进入“能流分析”页面。
功能概述
用于以图形化方式展示能源在不同业务对象之间的流向及分布情况，帮助用户直观分析能源的传递关系、流向结构和能耗分布。
页面支持从用能单元、能源分项或仪表等不同业务维度进行分析，并提供两种图形化展示方式：流向图（桑基图）和矩形树图。
检索条件
| 字段 | 说明 |
|---|---|
| 能源类型 | 支持按能源类型筛选 |
| 分析维度 | 支持用能单元、能源分项、仪表三种维度 |
| 统计粒度 | 支持日、月、年三种统计粒度 |
| 时间选择器 | 根据统计粒度自动切换 |
统计粒度及时间选择器格式：
| 统计粒度 | 时间选择器格式 |
|---|---|
| 日 | YYYY-MM-DD ~ YYYY-MM-DD |
| 月 | YYYY-MM ~ YYYY-MM |
| 年 | YYYY |
根据分析维度不同，页面会动态增加对应的筛选条件：
| 分析维度 | 额外筛选条件 |
|---|---|
| 用能单元 | 用能单元 |
| 能源分项 | 一级用能单元、能源分项 |
| 仪表 | 仪表 |
不同分析维度决定了能流分析所展示的数据对象和统计范围。
页面内容
页面主要由两种图表组成，点击右上角切换按钮可在两种图表之间切换。

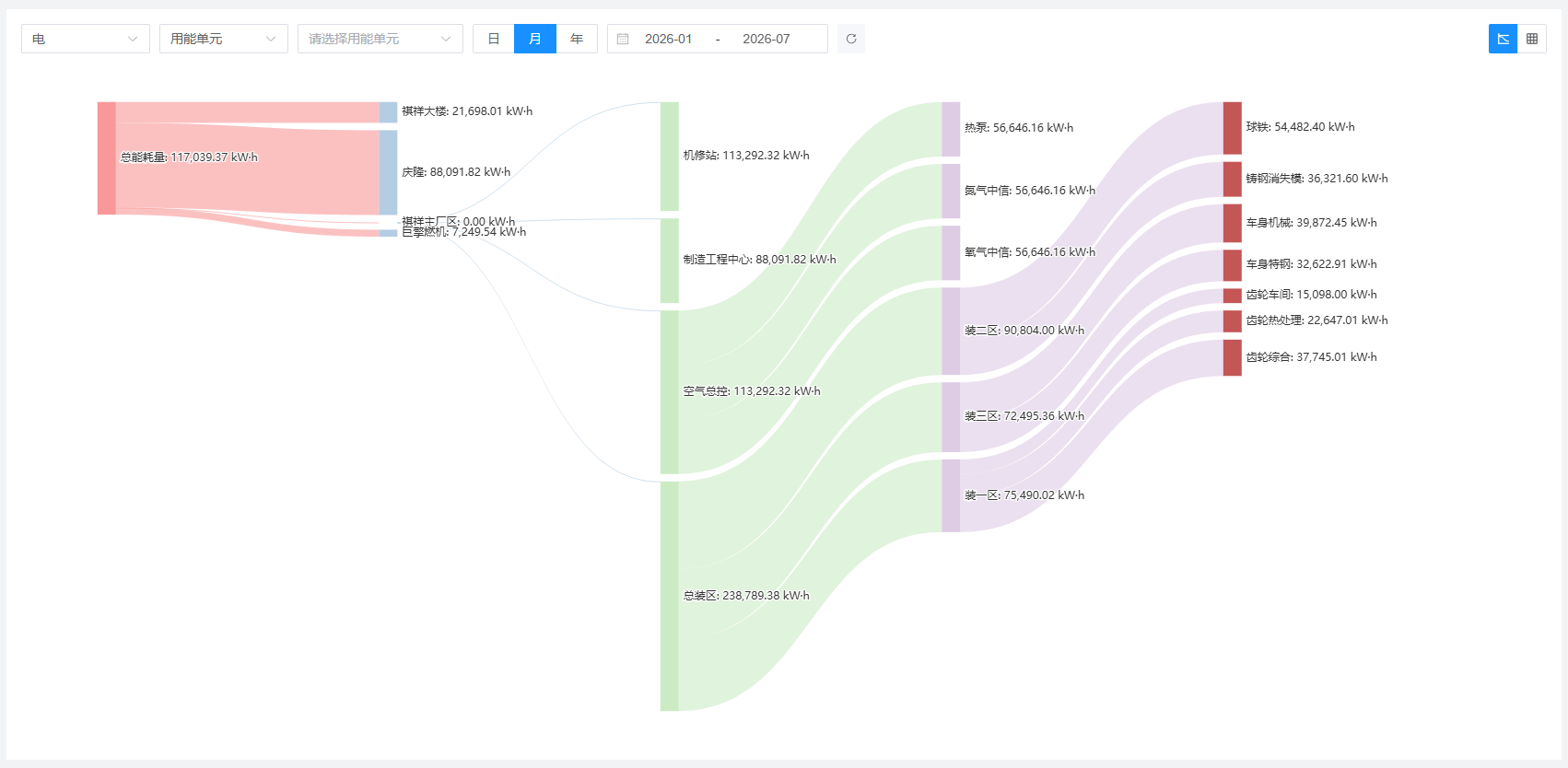

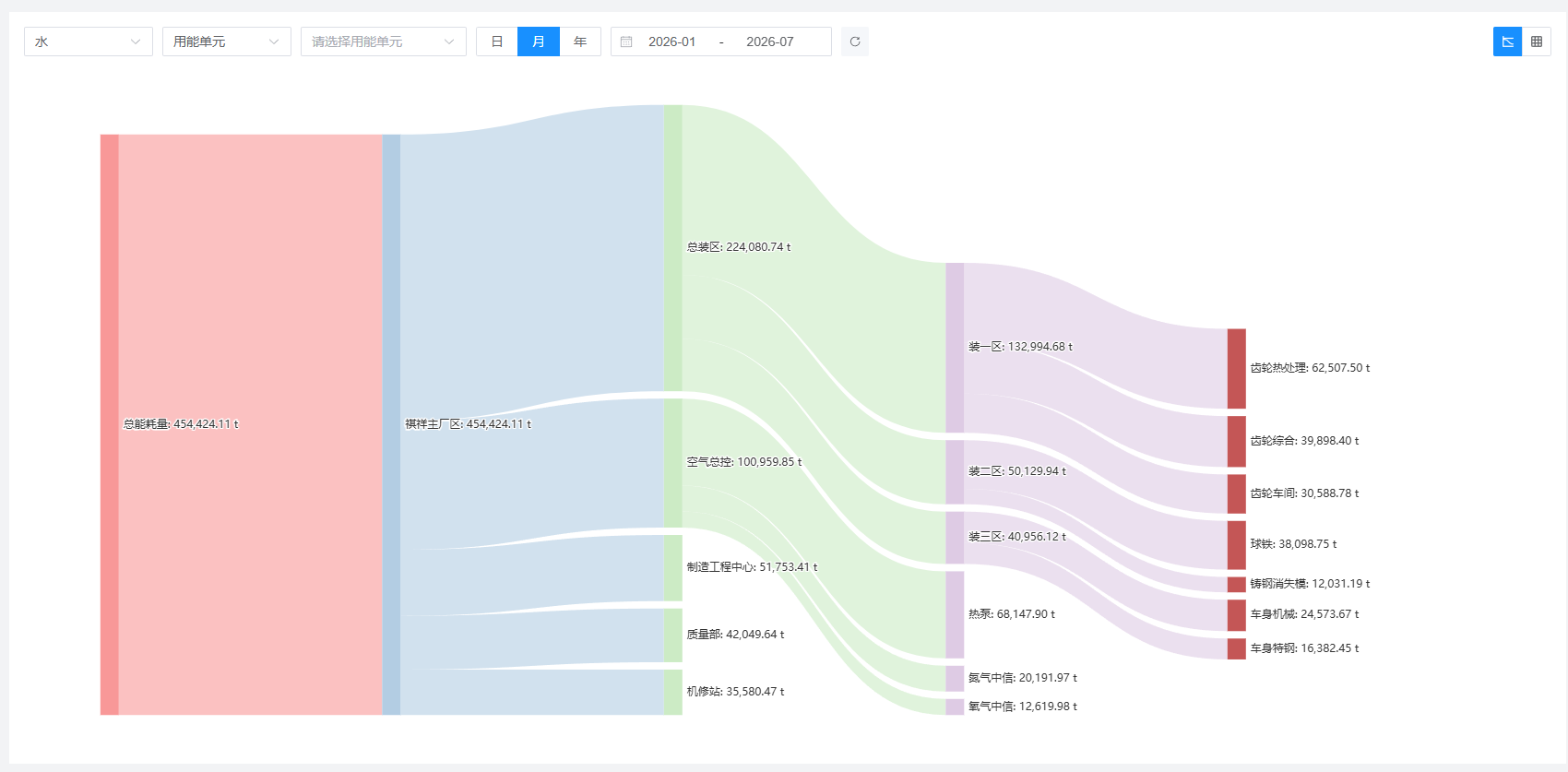

流向图
用于展示能源在各业务对象之间的流向关系。
| 元素 | 说明 |
|---|---|
| 节点 | 代表业务对象（用能单元、能源分项或仪表） |
| 连线 | 表示能源从上级到下级的流动路径 |
| 连线宽度 | 代表能耗量大小，越宽表示能耗量越大 |
| 节点标签 | 显示节点名称及能耗量数值 |
| 节点颜色 | 不同层级使用不同颜色区分 |

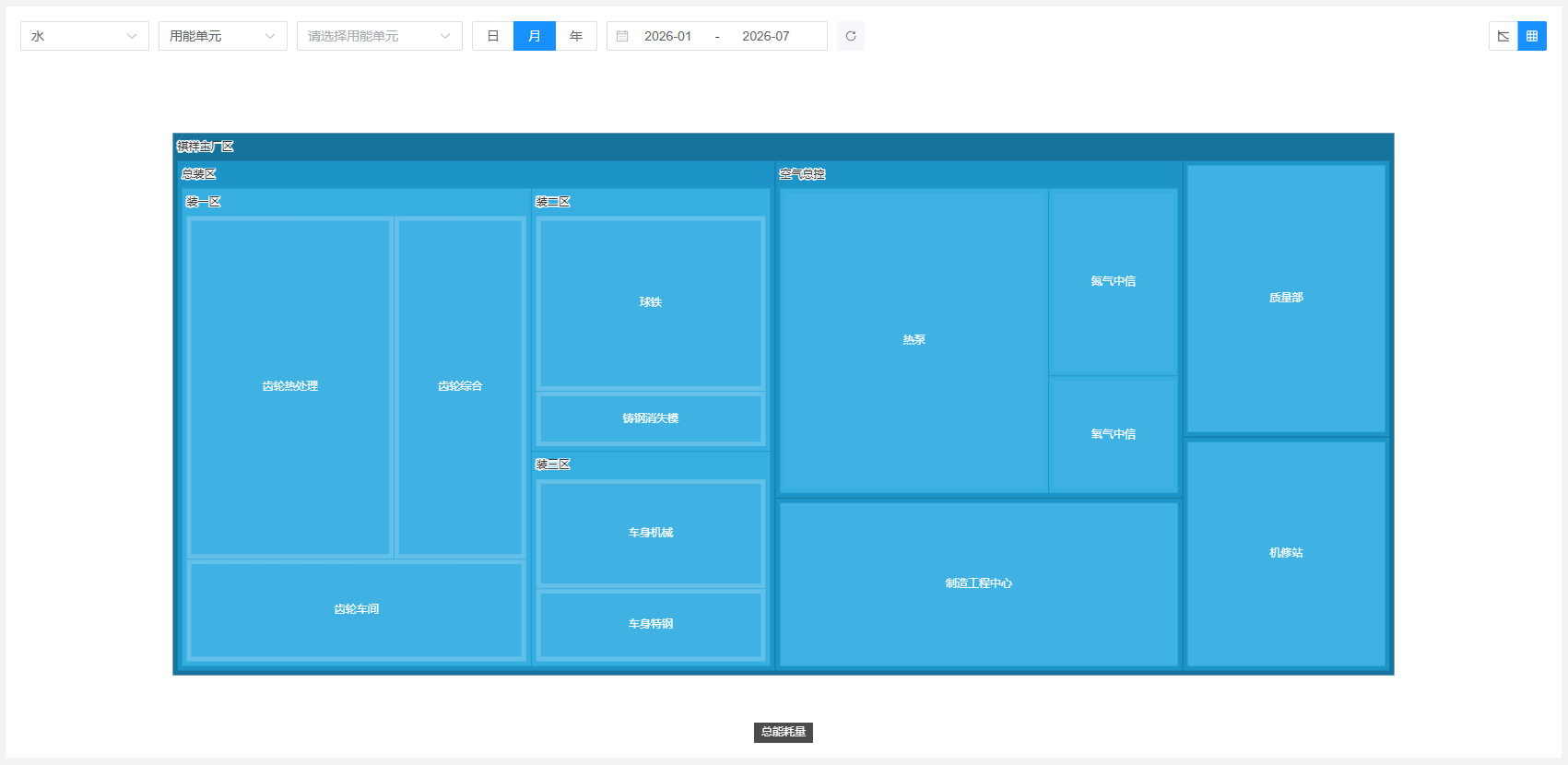

矩形树图
用于展示各统计对象的数据占比及层级分布。
| 元素 | 说明 |
|---|---|
| 矩形 | 代表业务对象（用能单元、能源分项或仪表） |
| 面积大小 | 表示能耗量大小，面积越大表示能耗量越大 |
| 层级展示 | 支持多层级展示，层级越深颜色饱和度越高 |
| 损耗展示 | 自动计算并展示上下级之间的损耗占比 |
时间范围限制
| 统计粒度 | 限制 |
|---|---|
| 日 | 日期范围不能超过 90 天 |
| 月 | 月份范围不能超过 12 个月 |
主要功能
页面用于数据分析，不涉及新增、编辑或删除等业务操作。
