西门子PLC 接入

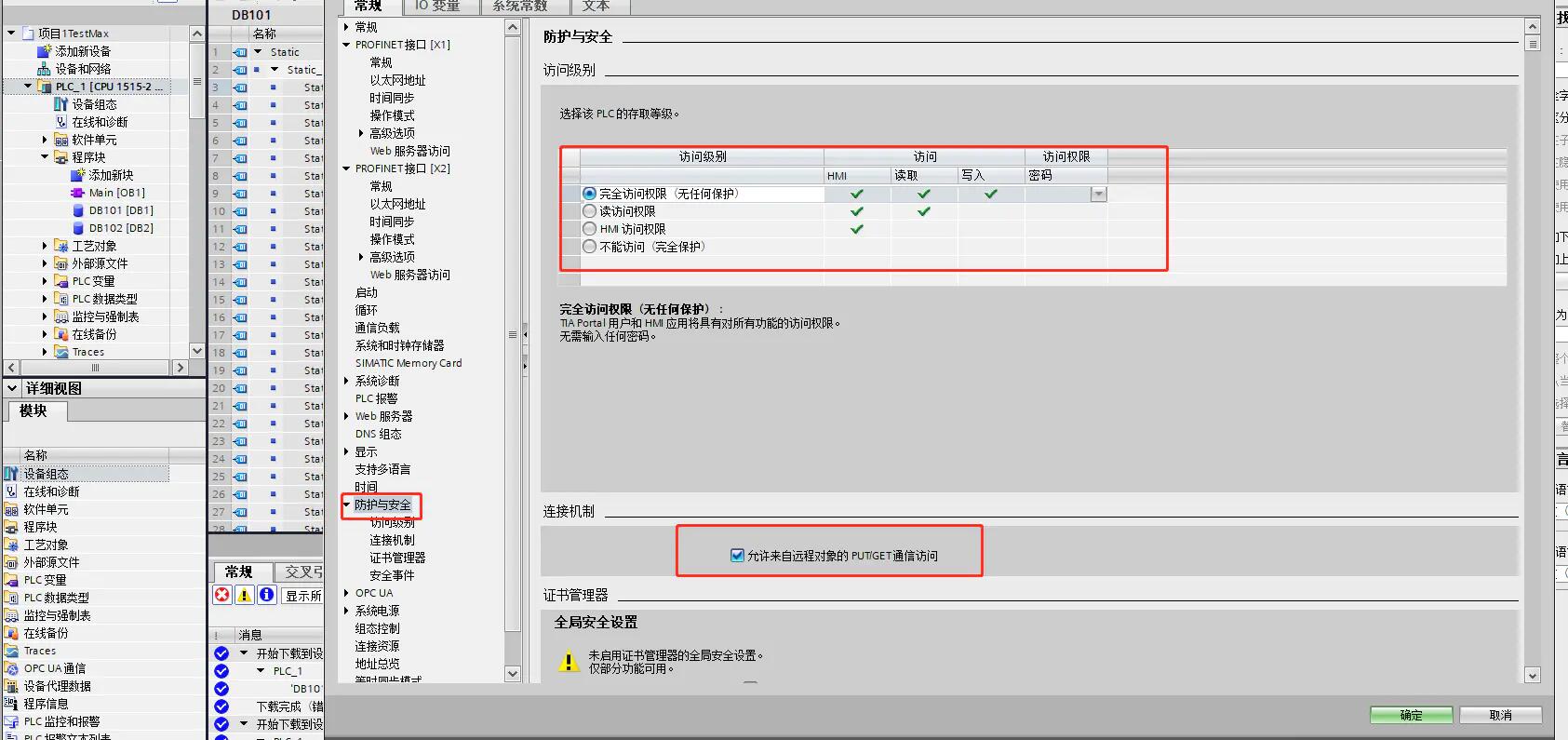

需要允许远程通讯访问，如下所示：

通常情况下来说，对于S1200，S1500, Smart200 使用默认配置即可（机架号设置为 0，槽号设置为 1），不需要额外的设置参数信息。对于 S300，通常的情况是：机架号为 0，槽号为 2 对于 S400，机架号和槽号要看PLC实际的情况来确定。

DANGER

注：Smart 200 PLC 机架号设置为 0，槽号设置为 1

参数说明：

名称	必填	说明
IP	是	设备的IP地址。
端口	是	设备的通讯端口，默认为 102，一般不需要修改。
机架号	否	默认为0。
槽位号	否	默认为1。
读超时	是	单位毫秒，如果在指定时间内未收到子站数据，则判断为超时
连续超时次数	是	如果连续超时次数超过该值，则认为设备离线
恢复采集间隔	是	单位秒，如果设备离线，则经过该间隔时间后再次尝试读取数据
通讯链路超时	是	如果长时间收不到数据，如果长时间收不到数据或者终端心跳，平台会主动断开与设备的连接和通信。单位秒。
帧间隔	是	单位毫秒，每次接收到数据到下次发出请求之间的最小时间间隔

点表中的【设备地址】为空，【点位地址】用于对应 PLC 数据项地址。

在西门子 PLC 寻址中，首先需要指定内存类型，然后再指定内存地址。PLC 数据类型通过值类型进行定义。

数据类型表

PLC 中的数据类型与测点类型和数值类型对应关系如下。

PLC数据类型	说明	测点类型	数值类型
USInt、Byte	0~255	整数型	uint8
SInt、Byte	-128~127	整数型	int8
UInt、Word	0~65535	整数型	uint16
Int、Word	-32768~32767	整数型	int16
UDInt、DWord	0~4294967295	整数型	uint32
DInt、DWord	-2147483648~2147483647	整数型	int32
Real	-3.402823e+38到1.175495e-38	浮点型	float32
LReal	1.7976931348623158e+308到-2.2250738585072014e-308	浮点型	float64
Char	ASCII 字符，每个字符占 1 个字节	文本型	char
String	字符串，用于在一个字符串中存储多个数据类型为 char 的字符。	文本型	string
WChar	宽字符，每个字符占 2 个字节，UFT-16 编码形式	文本型	wchar
WString	宽字符串，用于在一个字符串中存储多个数据类型为 wchar 的字符。	文本型	wstring

字符串 String 中的第 1 个字节表示字符总长度，第 2 个字节表示字符有效长度。系统采到到数据后会自动提取有效字符。

宽字符串 WString 中的第 1 个字表示字符总长度，第 2 个字表示字符有效长度。系统采到到数据后会自动提取有效字符。

内存类型表

输入、输出、外设、标志内存类型

DB 内存类型

示例：DB1,2.5H 读取 DB1 中起始地址为 2 的长度为 5 个字节的字符串，按字节顺序由低到高排序

CAUTION

备注：SMART 200 因为只有一个数据块，所以 DB 序号为固定的 1。

点位地址示例

地址	测点类型	数值类型	说明
DB1,100	浮点型	float32	读取 DB1 中的起始地址为100的 Real 类型的点
DB1,100.0	布尔型	bit	读取 DB1 中的起始地址为100的第 0 位
DB1,100.5L	文本型(由低到高)	char	读取 DB1 中起始地址为 100，长度为 5 个字符，编码为 ASCII
DB1,100.10L	文本型(由低到高)	wstring	读取 DB1 中起始地址为 100 的字符串，编码为 ASCII，字符总长度为 10，起始地址开头的第 2 个字节表示有效字符长度（有效字符长度 < 8）
DB1,100.5L	文本型(由低到高)	wchar	读取 DB1 中起始地址为 100，长度为 5 个宽字符，编码为 UTF16，字节数为 10
DB1,100.10L	文本型(由低到高)	wstring	读取 DB1 中起始地址为 100 的宽字符串，编码为 UTF16，字符总长度为 10，起始地址开头的第 2 个字表示有效字符长度（有效字符长度 < 8）
M1.0	布尔型	bit	读取 M 寄存器中起始地址为1的第 0 位
