MQTT 接入

通道设置

参数说明：

名称	必填	说明
地址	是	MQTT Broker 的接入地址。
客户端标识	是	ClientID
心跳间隔	是	KeepAlive 单位秒。
用户名	否	-
密码	否	-
数据格式	是	MQTT 上传数据的格式。
Agent	否	当数据格式为 KepServer 时必填，需要与 KepServer 中的设置保持一致。
订阅主题	否	当数据格式为 WinCC 或自定义格式时有效。
格式转换	否	当数据格式为自定义时必填，用于通过脚本方式实现 MQTT 上传数据的解析。

点位寻址

除 TopLink-V3 外的其它数据格式，需要通过点位寻址来建立数据项与测点的映射关系。

点位寻址规则如下：

设备地址与点位地址拼接在一起，组成数据项标签地址。

即：数据项标签地址 = 设备地址+点位地址。

示例

如设备地址为“mydev1.”，某点位地址为“t1”，则该测点的完整地址为“mydev1.t1”。

数据格式

TopLink-V3

图扑物联网关采用的 MQTT 消息传输规范：网关接入协议TopLink-V3

WinCC

WinCC 提供了 MQTT 客户端功能，具体配置方式请参考：https://www.codenong.com/cs106290543/

WARNING

请确保 WinCC 中的 Tag 与测点地址保持一致，否则平台无法接收数据。

实时数据消息示例

json

{ "time": "2020-03-19T01:41:32.1782", "name": "tag1", "value": 123, "qualityCode": 76 }

自定义格式

使用自定义格式时，需要通过脚本方式实现数据格式转换。

订阅数据转换

订阅数据用于对上行数据进行格式转换，转换为平台可识别的数据格式。

点击【脚本编辑器】编写数据格式转换脚本。

入参说明

解析脚本的入参如下所示：

名称	类型	说明
topic	String	topic 接收到消息的主题
payload	Object/Array	通过 MQTT 订阅到的 json 对象

返回结果 用户可以结合入参编写脚本，返回符合平台要求的数据格式。

平台要求的返回格式是一个 JSON 对象数组，对象字段要求如下：

名称	类型	说明
addr	String	点位的实际地址，请参考点位通讯参数中关于“地址”的相关说明。
value	String/Number/Boolean	点位值
time	Date	时间戳

脚本示例1 假如 MQTT 上传的数据如下：

json

{
  "device": "dev1",
  "t1": 100,
  "t2": 101
}

该数据上传了设备dev1中的t1和 t2两个点位的值。

转换脚本如下：

javascript

return [
  { addr: payload.device+"t1", value: payload.t1, time: new Date() },
  { addr: payload.device+"t2", value: payload.t2, time: new Date() },
]

脚本示例2 假如 MQTT 上传的数据如下：

json

{
  "ver" : "2.2.10",
  "pKey" : "3309137155",
  "sn" : "3309137155",
  "ts" : 1715073900,
  "devs" : [ {
    "dev" : "HTYMK_FJ",
    "ts" : 1715073900,
    "d" : [ {
      "m" : "Power_Total",
      "ts" : 1715073900,
      "v" : 338627.91
    }, {
      "m" : "Power_Rebeng",
      "ts" : 1715073900,
      "v" : 238356.11
    }, {
      "m" : "Heat_Rate_of_flow",
      "ts" : 1715073900,
      "v" : 0.0
    }, {
      "m" : "Heat_Total_flow",
      "ts" : 1715073900,
      "v" : 295769.0
    }, {
      "m" : "Heat_Total_heat",
      "ts" : 1715073900,
      "v" : 1206.0
    } ]
  } ]
}

转换脚本如下：

javascript

var points = []
payload.devs.forEach(item => {
    item.d.forEach(p => {
        points.push({
            addr: item.dev + p.m,
            value: p.v,
            time: new Date(p.ts * 1000)
        })
    })
})
return points

发布数据转换

当用户执行指令下发操作时，将会触发 MQTT 的数据发布。

实现 MQTT 的数据发现，用户需要编写【转换脚本】，用于将要发布的数据转换为设备可识别的格式。

入参说明

转换脚本的入参如下所示：

名称	类型	说明
deviceAddr	String	测点的设备地址
pointAddr	String	测点的点位地址
value	String	下发值

返回结果 用户可以结合入参编写脚本，返回符合设备要求的数据格式。

名称	类型	说明
topic	String	数据发布的主题。
payload	Object/Array	执行指令下发时发布的数据对象（平台会将 payload 转为 JSON 格式发布到 MQTT Broker）。

KepServer

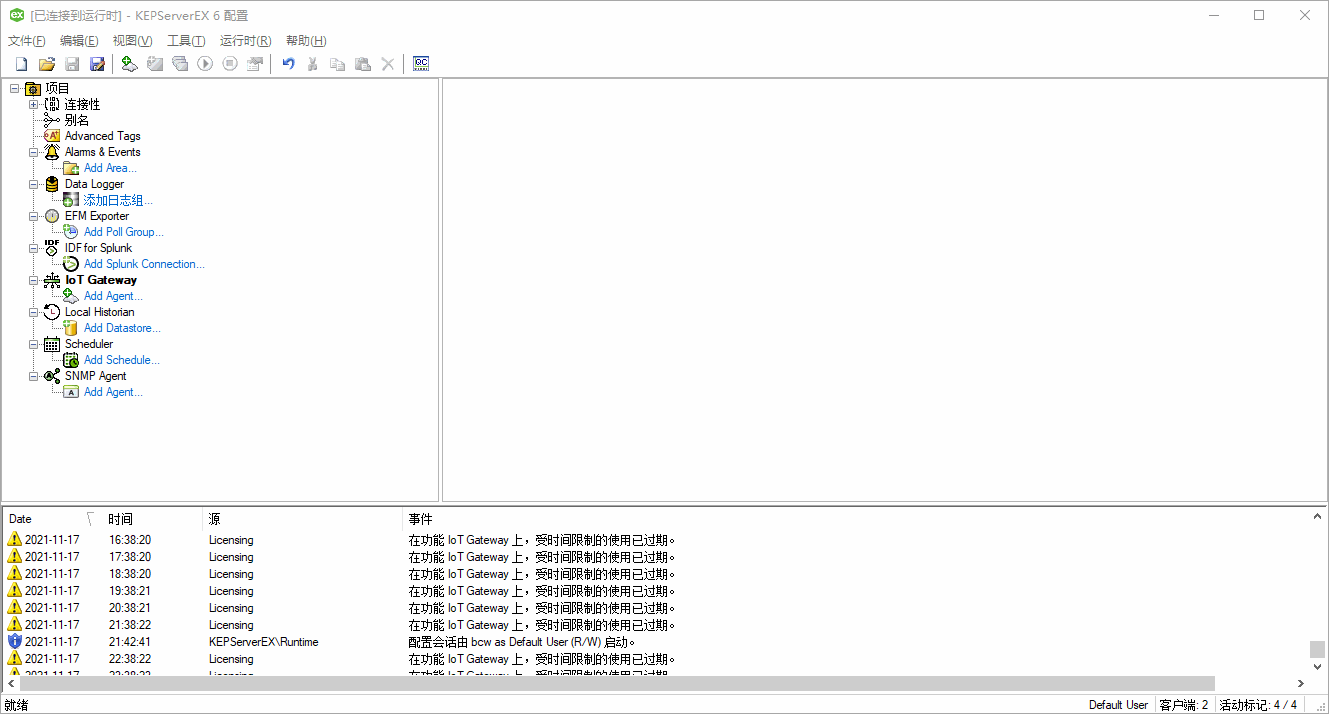

如果使用 KepServer 则需要配置 IoT Gateway.Agent，具体步骤如下：打开 KEPServer 配置管理器，新建一个“IoT Gateway Agent”，Agent Type 选择 MQTT Client：说明：

本教程中使用的 MQTT Broker Topic 为 kep/v1/real/gateway1，其中 kep/v1/real/ 为固定格式，后面的 gateway1 为 Agent 名称，实际项目中用户可以将 gateway1 改为其它值。
MQTT Broker URL 、Username 和 Password 要根据实际使用的 Broker 而定。
本教程中采用的是本地安装的 Mosquitto，因此 URL 为 tcp://localhost:1883。

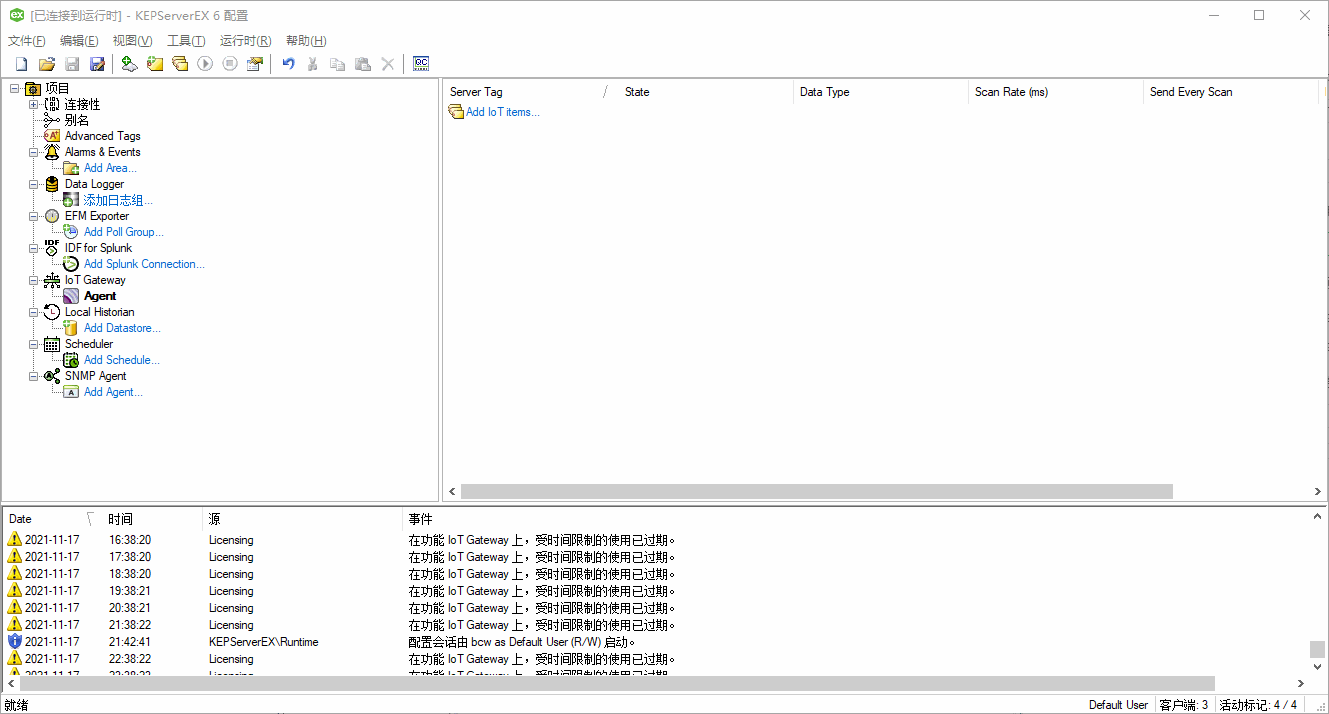

Agent 创建完成后，双击新建的 Agent 节点，打开属性编辑器。在常规设置中，将 Configuration 中的 Enabled 设置为“是”：设置 Subscriptioins 支持控制指令下发：检查或修改实时数据 Topic，该属性在创建 Agent 时已经设置好，本教程中不需要修改：设置 KEPServer 向 MQTT 推送数据的消息格式，请使用默认的 Standard Template：设置 MQTT 认证信息：设置 Last Will，Topic 为 kep/v1/lwt/gateway1 其中 kep/v1/lwt/ 为固定格式，后面的 gateway1 为 Agent 名称（与通道设置保持一致），实际项目中用户可以将 gateway1 改为其它值。向 Agent 中添加需要转发的数据点：
