在组态画面中实现指令下发

本文将介绍如何在组态画面中实现指令下发。

常见的指令下发方式有如下几种：

1、使用指令下发组件；

2、使用交互功能中的控制输出功能；

3、使用指令下发脚本。

下面对每种使用方式分别进行介绍。

输入框

适用于修改 数值类型 或 文本类型 的测点变量。

步骤一：在 组件/表单 中找到 文本输入框 组件。将它拖拽到图纸中。

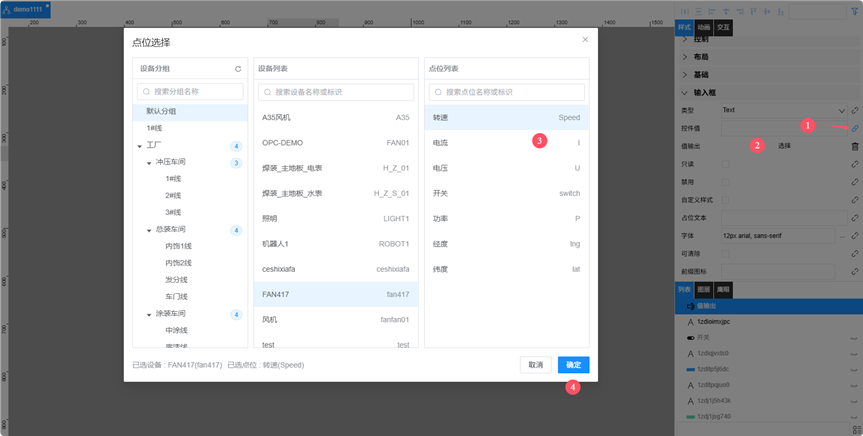

步骤二：选中组件在右侧属性界面中，找到 输入框 栏，为组件配置控件值及值输出

属性	说明
控件值	选择此组件显示的测点
值输出	选择此组件需要下发的测点

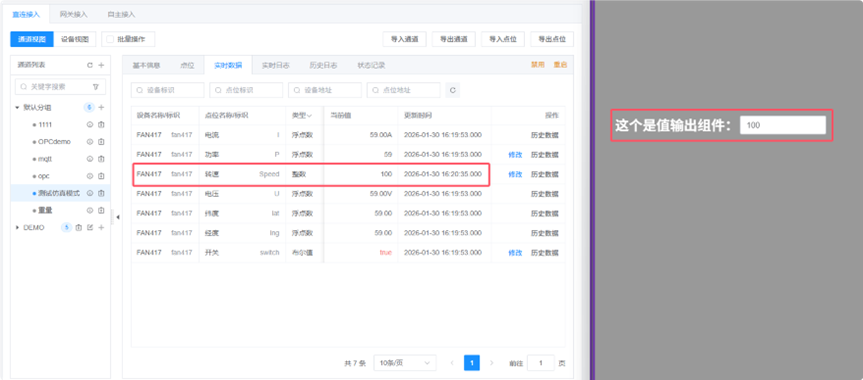

步骤三：点击右上角保存按钮，然后点击预览按钮打开预览界面。在值输出组件的输入框中输出需要下发的数值，然后按回车键确认下发。

开关按钮

适用于修改 布尔类型 测点变量。

步骤一：在 组件/表单 中找到 开关按钮 组件。将它拖拽到图纸中。

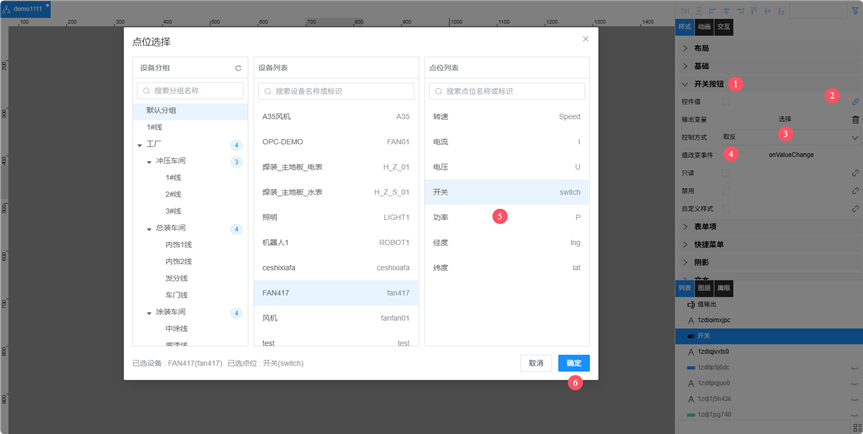

步骤二：选中组件在右侧属性界面中，找到 开关按钮 栏，为组件配置控件值、输出变量、控制方式

属性	说明
控件值	绑定开关状态对应的测点变量，用于开关状态的显示。
输出变量	选择此组件需要下发的测点
控制方式	不同的开关测点，对于开关的定义不同，可以此选择对应的方式。

控制方式	说明
置1	按钮只会进行“置1“
置0	按钮只会进行“置0”
取反	按钮点击会置换点位的数值
按1松0	按钮在按下时会发送1，松开后发送0
按0松1	按钮在按下时会发送0，松开后发送1

步骤三：设置自定义图标（可选）

启用 自定义样式，可以设置自定义图标，满足个性化需求。

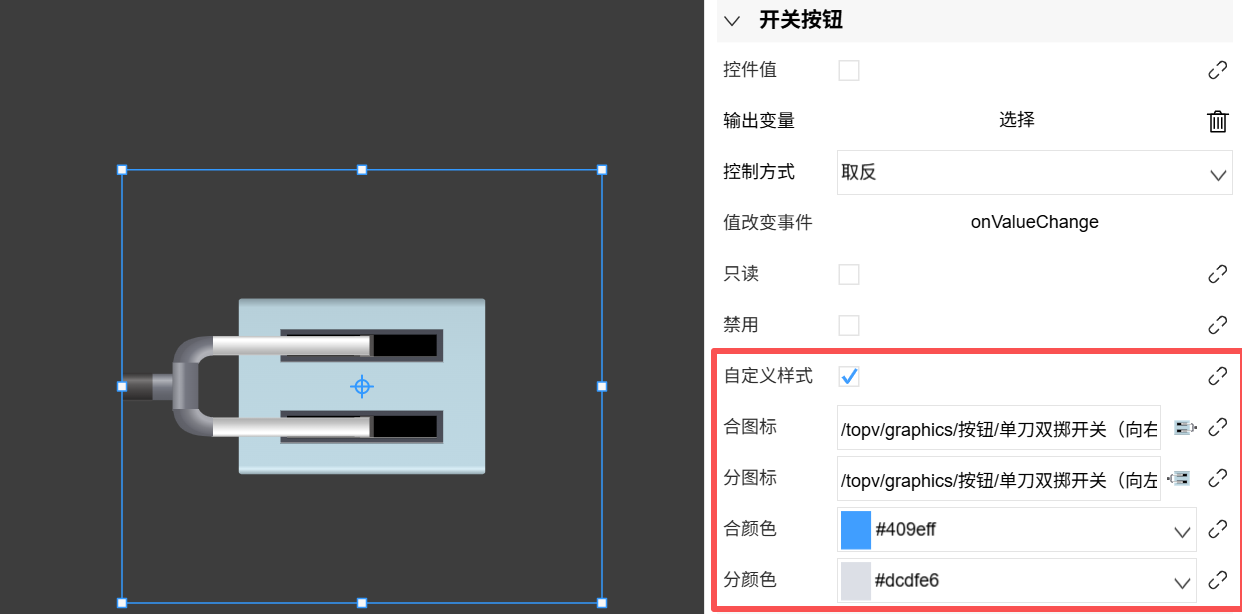

如下图所示：将 自定义的状态图标 分别拖到 合图标 和 分图标 对应的输入框中。

控件值为 1 或 true 时将显示 合图标，控制值为 0 或 false 时将显示 分图标。

IMPORTANT

自定义的状态图标，可以在图标内部获取到 color 属性用于动态显示。合状态时，color 属性为合颜色，分状态时，color 属性为分颜色。

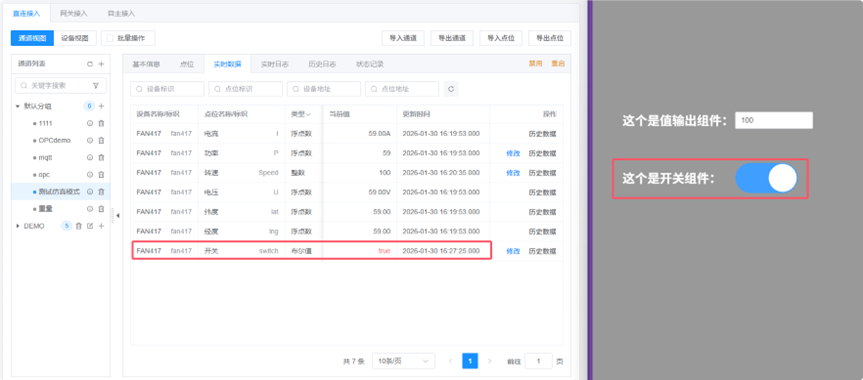

步骤四：点击右上角保存按钮，然后点击预览按钮打开预览界面，点击按钮。

滑动条

适用于修改 数值类型 测点变量。

通过 拖动滑动条滑块 触发修改指令。

步骤一：在 组件/表单 中找到 滑动条 组件。将它拖拽到图纸中。

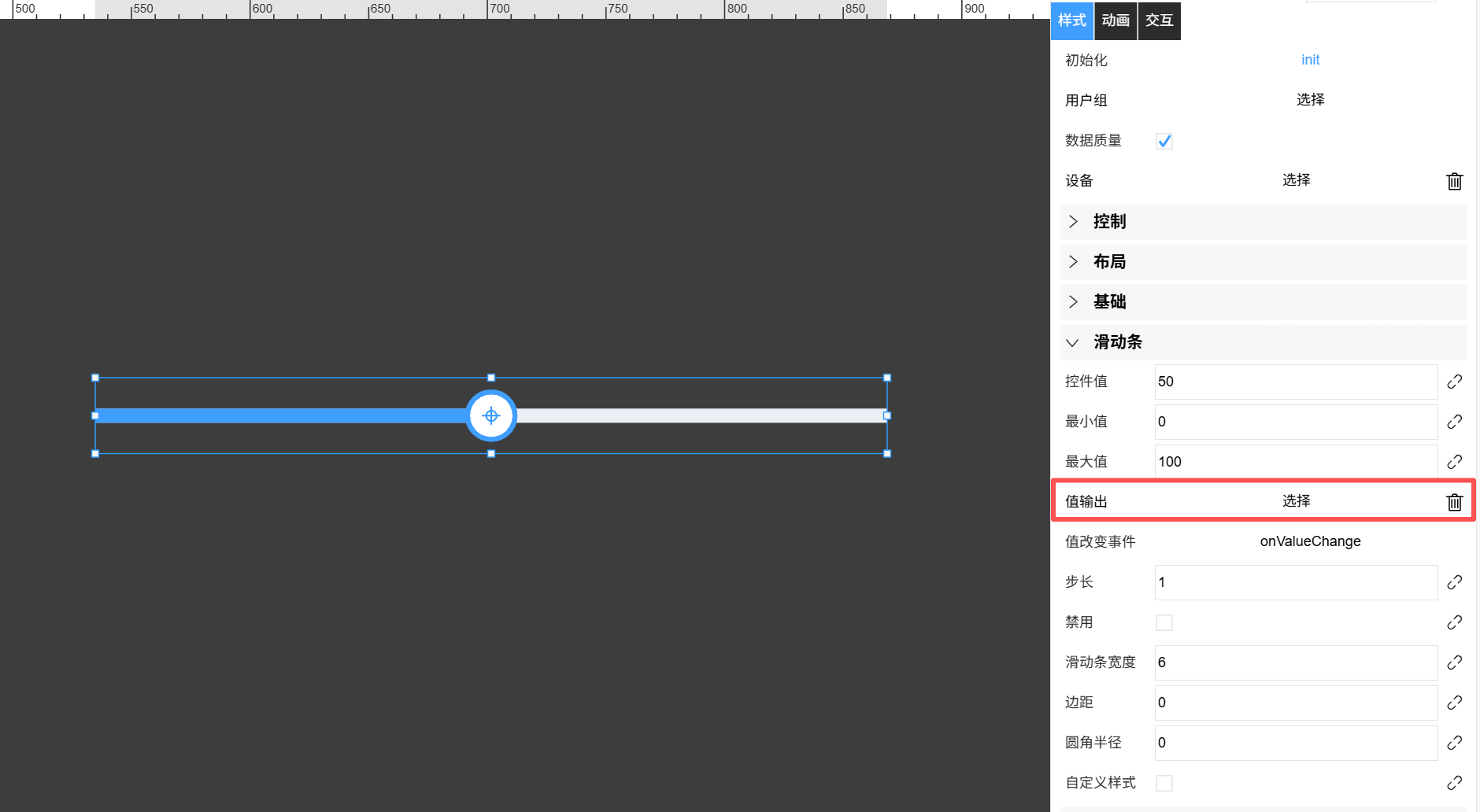

步骤二：选中组件在右侧属性界面中，找到“滑动条”栏，为组件配置控件值、输出变量。

属性	说明
控件值	绑定测点值，用于显示当前状态。
输出变量	选择此组件需要下发的测点变量，用于修改测点值。
最大值	滑动条最大值。
最小值	滑动条最小值。

选择框

适用于修改 数值类型、文本类型 测点变量。

通过 选择下拉选项 触发修改指令。

步骤一：在 组件/表单 中找到 选择框 组件。将它拖拽到图纸中。

步骤二：选中组件在右侧属性界面中，找到 选择器 栏，为组件配置控件值、输出变量。

属性	说明
控件值	绑定测点值，用于显示当前状态。
值输出	选择此组件需要修改的测点，用于修改测点值。

交互动作触发控制输出

通过 单击 或 双击 事件，触发控制输出功能，适用于任何图元。

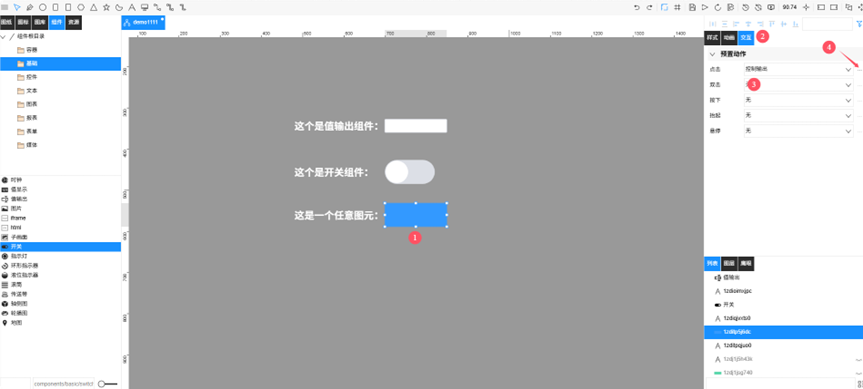

步骤一：将任意图元拖拽到图纸中，点击右侧属性中的交互，在动作中选择控制输出

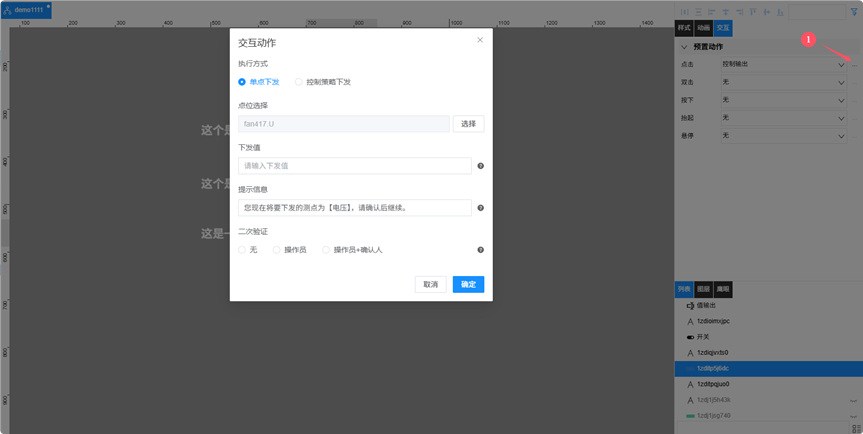

步骤二：点击控制输出的配置按钮，在配置弹窗中进行预先配置

序号	属性	说明
1	执行方式	单点下发：针对某一指定测点进行指令下发控制策略下发：选择提前配置好的控制策略，点击后执行
2	点位选择	选择需要下发的具体点位

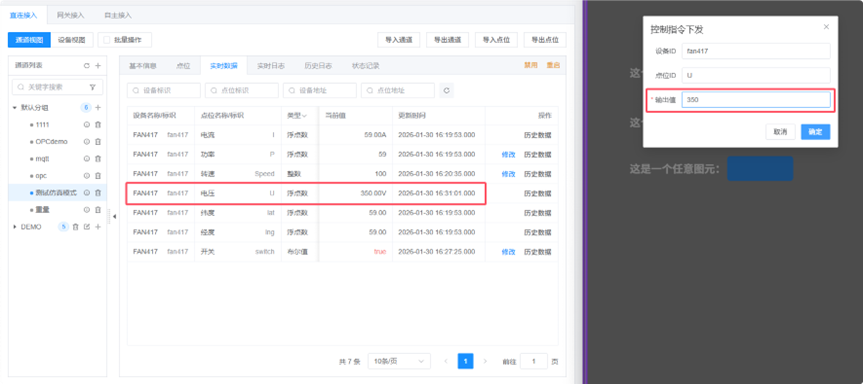

3	下发值	可以提前预设下发的数值，如果不填写则在触发后手动输入

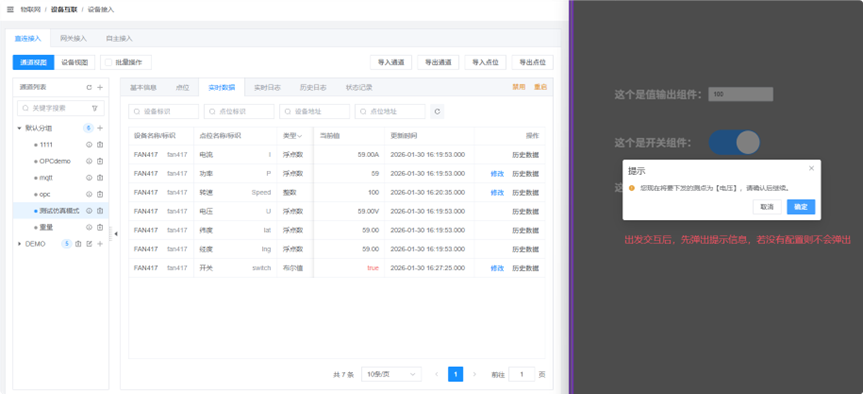

4	提示信息	触发交互动作后提前提示信息，确认信息后可以进行下发操作（二次确认）
5	二次验证	执行下发时的权限校验
6	控制策略	选择需要执行的控制策略

步骤三：点击右上角保存按钮，然后点击预览按钮打开预览界面，点击图元（触发配置的交互规则）

使用指令下发脚本

使用脚本方式可以更灵活的实现指令下发。

数据下发脚本地址：点击跳转

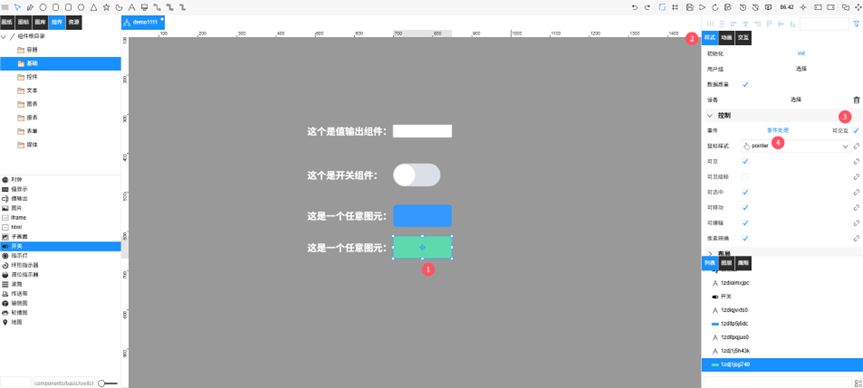

步骤一：将任意图元拖拽到图纸中，点击右侧属性中样式，勾选可交互，然后点击事件处理

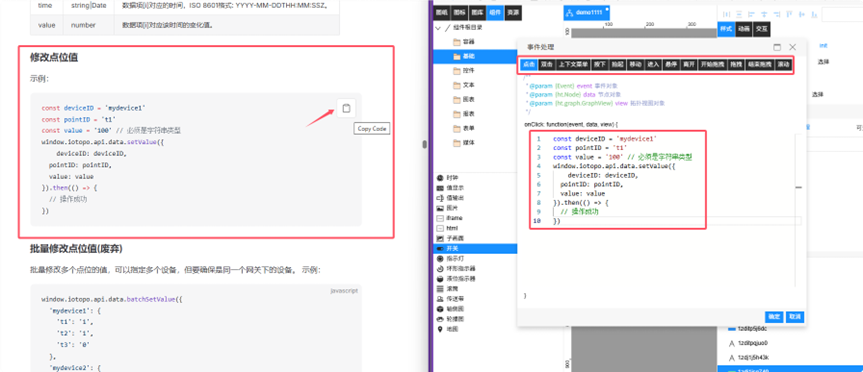

步骤二：在事件处理弹窗中，选择需要触发的事件，将下发脚本复制进来，脚本可以从本章节开头处的链接中获取

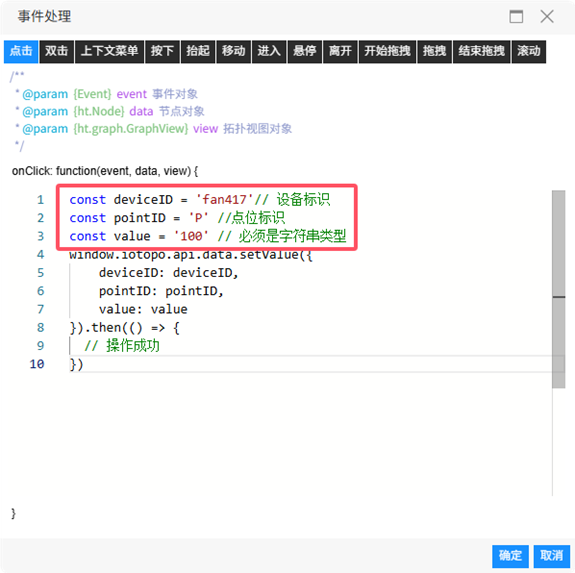

步骤三：修改脚本中的设备标识、点位标识、下发数值为您需要下发的设备点位和数值

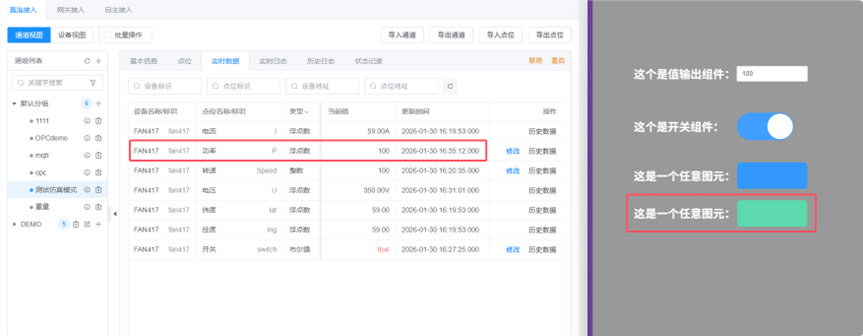

步骤四：点击右上角保存按钮，然后点击预览按钮打开预览界面，点击图元（触发配置的交互规则）

仿真模式配置

借助仿真模式，可以协助用户测试指令下发及数据绑定功能。

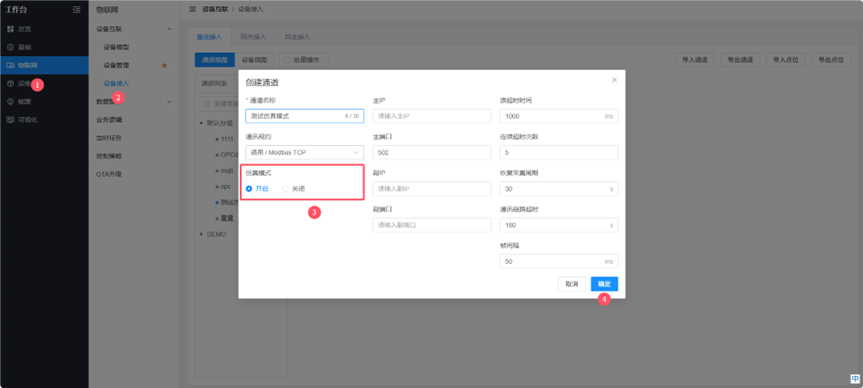

1. 创建仿真通道

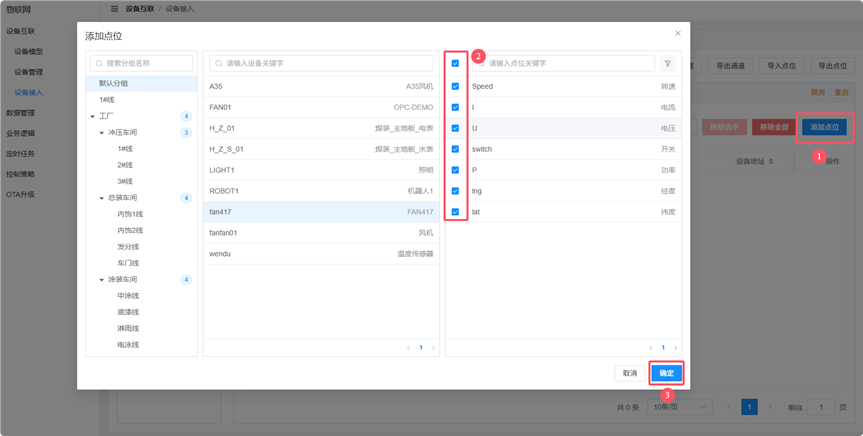

   2. 将仿真的设备点位添加入通道中

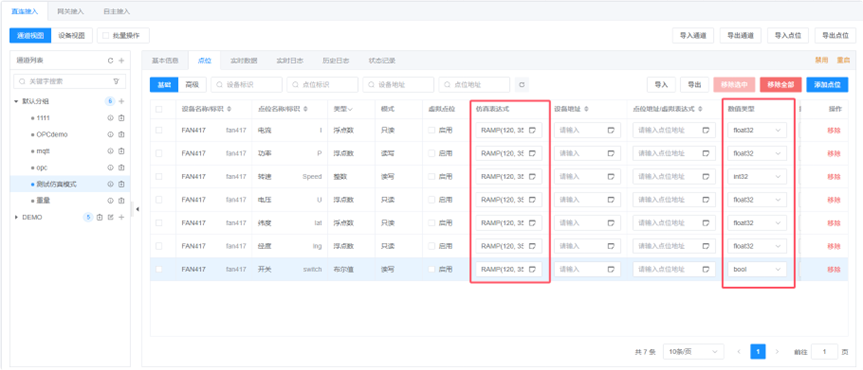

   3. 配置点位的仿真表达式跟数值类型，配置完成后重启通道就会生效

   仿真模式文档：点击跳转 仿真表达式可以在上方文档中查询。
